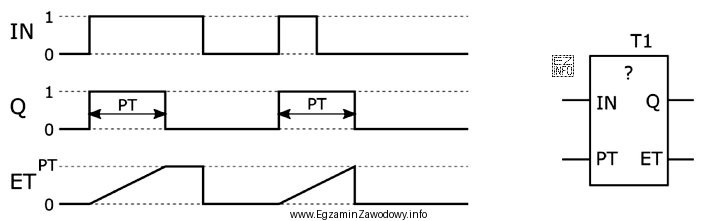

W pytaniach z diagramem czasowym kluczowe jest porównanie przebiegów sygnału wejściowego (najczęściej IN) i wyjściowego (Q) w funkcji czasu oraz sprawdzenie, co dzieje się po zboczu narastającym i po zaniku wejścia.
Odpowiedź "TP." dotyczy timera impulsowego. Jego charakterystyczną cechą jest to, że wyjście Q przechodzi w stan 1 na określony, z góry zadany czas impulsu po pojawieniu się zbocza narastającego na wejściu. Najważniejsze: po wyzwoleniu impulsu wyjście utrzymuje się przez zadany czas niezależnie od tego, czy wejście pozostaje w stanie 1, czy zdąży wrócić do 0. To właśnie ten "stały impuls" najczęściej widać na wykresie.
Dlaczego pozostałe odpowiedzi nie pasują do typowego przebiegu TP?
- "TOF." (opóźnienie wyłączenia) zwykle utrzymuje wyjście jeszcze przez pewien czas po zaniku sygnału wejściowego. Na wykresie widać wtedy, że Q "trzyma" po przejściu IN na 0, zamiast generować impuls liczony od zbocza narastającego.
- "TON." (opóźnienie załączenia) powoduje, że wyjście włącza się dopiero po upływie zadanego czasu od momentu, gdy IN jest w stanie 1. Jeśli IN zniknie wcześniej, Q nie zdąży się włączyć. To daje inny kształt: "czekanie" przed załączeniem, a nie natychmiastowy impuls.
- "TONR." (timer retencyjny) wiąże się z pamiętaniem upływającego czasu i jego wznawianiem po przerwie, co jest rozpoznawalne po zachowaniu przy przerwach sygnału lub przy sygnale reset. Sam przebieg w prostych zadaniach może mylić się z TON, ale idea retencji jest inna niż pojedynczy impuls TP.
Wskazówka egzaminacyjna: zacznij od ustalenia, czy wyjście reaguje na zbocze (wtedy często TP), czy na czas trwania stanu (TON/TOF). Następnie sprawdź, czy zanik IN przerywa działanie, czy tylko wpływa na moment wyłączenia.
