Opis wskazuje na typową sytuację w sterowaniu: krótki impuls na wejściu ma wyzwolić dłuższy, stały czasowo sygnał na wyjściu. Skoro wejście może być "1" tylko przez 2 s, a na wyjściu ma być "1" przez 7 s, to nie można polegać na samym czasie trwania sygnału wejściowego. Potrzebny jest timer, który po wyzwoleniu generuje impuls o zadanej długości.

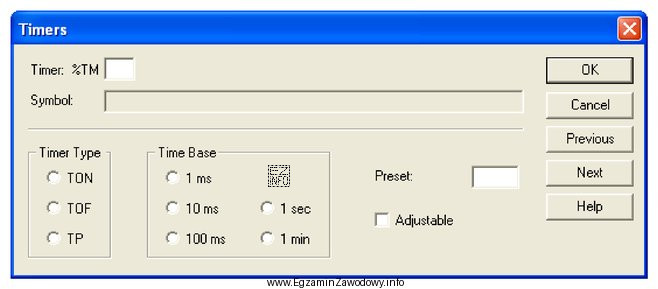

Taką rolę spełnia timer impulsowy (monostabilny): wykrycie stanu aktywnego na wejściu uruchamia odliczanie, a wyjście pozostaje w stanie "1" przez nastawiony czas, nawet gdy wejście wróci wcześniej do "0". Dlatego poprawny wybór to ustawienie typu impulsowego.
Następnie należy dobrać wartość nastawy czasu. Podstawa czasu wynosi 100 ms, czyli 0,1 s na jedną jednostkę. Aby uzyskać 7 s:
7 s / 0,1 s = 70
Zatem preset powinien wynosić 70.
Dlaczego pozostałe odpowiedzi są błędne?
- Wariant z preset 50 przy 100 ms daje 50 × 0,1 s = 5 s, czyli za krótko.
- Timer opóźnienia wyłączenia nie realizuje "wymuszonego" impulsu 7 s po krótkim wyzwoleniu; jego działanie jest inne (dotyczy podtrzymania po zaniku sterowania), więc nie odpowiada opisowi.
- Timer opóźnienia załączenia nie utrzymuje natychmiastowego stanu "1" przez zadany czas po wyzwoleniu; w typowym użyciu opóźnia pojawienie się "1", co nie jest celem zadania.
Wskazówka egzaminacyjna: zawsze najpierw odpowiedz sobie na pytanie, czy potrzebujesz opóźnić (załączenie/wyłączenie), czy wygenerować impuls o stałej długości. Dopiero potem wykonuj przeliczenie podstawy czasu na wartość nastawy.
