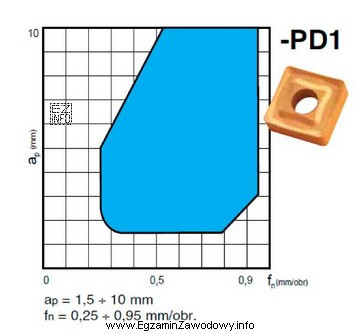

Wykres łamania wióra producenta pokazuje obszar roboczy (strefę, w której geometria łamacza wióra działa poprawnie) w układzie: głębokość skrawania ap [mm] oraz posuw na obrót fn (często zapisywany jako f) [mm/obr].
Aby uzyskać kontrolowane łamanie wióra, para (ap, f) musi jednocześnie mieścić się w granicach strefy. Z opisu wykresu wynika, że zalecany zakres to:
- ap = 1,5–10 mm
- fn = 0,25–0,95 mm/obr
ap=9,0 mm oraz f=0,8 mm/obr spełnia oba warunki, więc zapewnia zwijanie i pękanie wióra (typowe dla obróbki zgrubnej stali).
Dlaczego pozostałe odpowiedzi są błędne?
- ap=0,5; f=0,7 – posuw jest w strefie, ale ap jest poniżej minimum; zbyt płytkie skrawanie nie "uruchamia" łamacza.
- ap=3,5; f=0,2 – ap jest w strefie, ale posuw jest poniżej minimum; wiór bywa cienki i ciągły.
- ap=1,0; f=0,1 – oba parametry są zbyt małe (bardziej wykańczanie niż zgrubna), więc łamanie wióra nie będzie zapewnione.
Wskazówka egzaminacyjna: zawsze sprawdzaj oba parametry i ich jednostki. Najczęstsza pomyłka to mylenie posuwu na obrót [mm/obr] z posuwem minutowym [mm/min].
