Reflektometr OTDR (Optical Time Domain Reflectometer) służy do diagnostyki światłowodów przez wysłanie impulsu optycznego i analizę sygnału powracającego (rozproszenie wsteczne i odbicia). Typowym wynikiem jest tzw. ślad reflektometryczny: przebieg zależności poziomu sygnału/strat od odległości. Z takiego wykresu można wyznaczać m.in. długość toru oraz miejsca i wielkość strat na zdarzeniach (złącza, spawy, zagięcia) i odbicia.

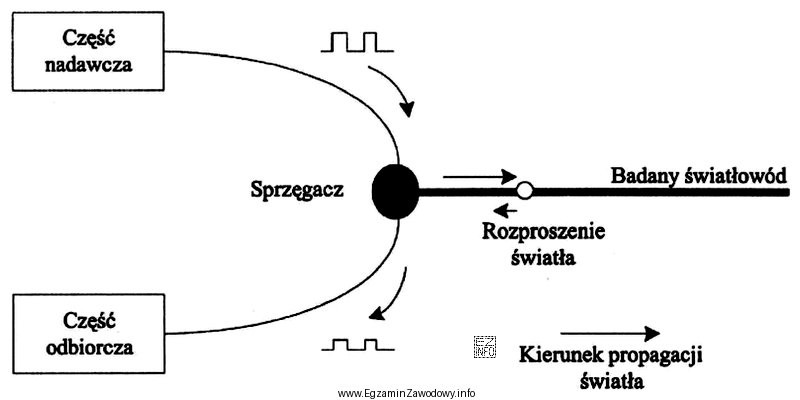

Dlatego, jeśli rysunek pokazuje metodę "odcinkową" (tłumienność/straty lub odbicie w funkcji odległości), właściwym urządzeniem jest reflektometr OTDR.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Analizator widma – prezentuje amplitudę w funkcji częstotliwości (widmo), używany głównie w technice RF i pomiarach sygnałów radiowych. Nie służy do wyznaczania długości i tłumienności toru światłowodowego wzdłuż trasy.
- Reflektometr TDR – Time Domain Reflectometer działa na zasadzie odbić w dziedzinie czasu, ale typowo dla kabli miedzianych i linii elektrycznych (np. skrętka, koncentryk). Sam skrót "TDR" bywa myląco podobny do OTDR, jednak domena i zastosowanie są inne.
- Miernik mocy (optyczny) – umożliwia pomiar mocy na końcu toru (często w parze ze źródłem światła do pomiaru tłumienia całkowitego). Daje wynik punktowy, a nie rozkład strat w funkcji odległości i nie wskaże lokalizacji zdarzeń na trasie.
Wskazówka egzaminacyjna: jeśli na schemacie/wykresie występuje oś odległości i "schodki" lub piki odpowiadające zdarzeniom na włóknie, to zwykle jest to OTDR. Gdy oś to częstotliwość, myśl o analizatorze widma, a gdy pomiar jest "na końcu łącza" bez lokalizacji zdarzeń – o mierniku mocy.
