KWALIFIKACJA INF8 - CZERWIEC 2020

PYTANIE NR 7.
Które nazwy elementów są poprawne, przedstawionego na rysunku, układu pomiarowego tłumienia metodą transmisyjną.

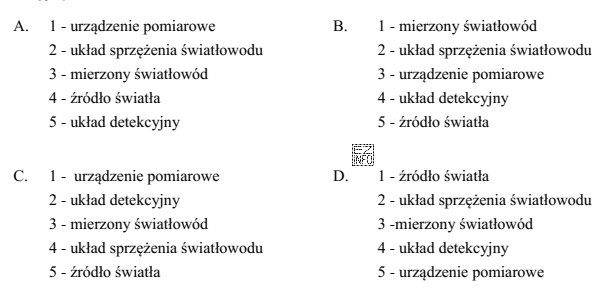

Ilustracja przedstawia cztery różne listy elementów układu pomiarowego tłumienia metodą transmisyjną, oznaczone literami A,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda transmisyjna polega na wprowadzeniu światła ze źródła do badanego światłowodu przez układ sprzężenia, a następnie na pomiarze mocy na wyjściu przez układ detekcyjny i urządzenie pomiarowe. Poprawny zestaw nazw musi zachować tę funkcjonalną kolejność toru pomiarowego.

Pełne wyjaśnienie:

W pomiarze tłumienia metodą transmisyjną ocenia się, jak bardzo sygnał optyczny słabnie po przejściu przez badany odcinek światłowodu. Logika stanowiska jest zawsze podobna: trzeba wygenerować światło, wprowadzić je do włókna, przesłać przez mierzony odcinek, a następnie odebrać i zmierzyć moc na końcu toru.

Dlatego poprawne nazwy elementów układu obejmują:

  • Źródło światła – element, który wytwarza sygnał optyczny (dla odpowiedniej długości fali) i podaje go na wejście toru.
  • Układ sprzężenia światłowodu – część zapewniająca poprawne wprowadzenie światła do włókna (np. przez złącza/adaptery/sprzęgacze), aby straty na wejściu były kontrolowane.
  • Mierzony światłowód – odcinek, którego tłumienie (straty) jest badane w tym pomiarze.
  • Układ detekcyjny – element odbierający światło na końcu toru (detekcja mocy optycznej), stanowiący "czujnik" sygnału.
  • Urządzenie pomiarowe – przyrząd wskazujący/obliczający wynik pomiaru na podstawie sygnału z detektora (np. odczyt mocy, wyznaczenie tłumienia po porównaniu).

Odpowiedź jest poprawna, jeśli przyporządkowanie nazw do bloków na rysunku odpowiada temu przepływowi: od źródła przez sprzężenie do badanego światłowodu, a następnie do detekcji i pomiaru.

Dlaczego pozostałe odpowiedzi (złe zestawy nazw) są niepoprawne?

  • Typowy błąd to zamiana ról urządzenia pomiarowego i układu detekcyjnego: detektor jest elementem "czującym" sygnał, a przyrząd pomiarowy jest tym, co podaje wynik.
  • Inny błąd to przesunięcie źródła światła na koniec toru (to sprzeczne z metodą transmisyjną, bo światło musi być najpierw wytworzone i wprowadzone do włókna).
  • Częste jest też błędne utożsamienie układu sprzężenia z badanym odcinkiem włókna: sprzężenie to element pośredniczący (złącza/adaptery), a nie "mierzony światłowód".

Na egzaminie warto zapamiętać prostą zasadę: źródło → sprzężenie → badany odcinek → detekcja → odczyt wyniku. Jeśli kolejność funkcji na schemacie się nie zgadza, zestaw nazw jest błędny.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To pomiar strat toru optycznego przez porównanie mocy wprowadzonej do włókna z mocą odebraną na jego końcu. W praktyce używa się źródła światła i miernika mocy (z detektorem), a wynik opisuje, ile dB "ucieka" w badanym odcinku.
Najczęściej: źródło światła, elementy sprzęgające (złącza/adaptery), mierzony światłowód, układ detekcyjny (czujnik mocy) oraz urządzenie pomiarowe prezentujące wynik. Układ musi zapewnić stabilne i powtarzalne połączenia.
Bo na końcu toru trzeba zamienić sygnał optyczny na sygnał możliwy do zmierzenia. Detektor odpowiada za odbiór światła i przetworzenie go na wielkość elektryczną, a dopiero potem przyrząd może wskazać moc lub wyznaczyć tłumienie w dB.
Układ detekcyjny jest "czujnikiem" na wejściu optycznym (tam trafia światło z włókna). Urządzenie pomiarowe to część, która dokonuje odczytu/obliczenia i prezentuje wynik (np. ekran miernika). Na schemacie często detektor jest blokiem pośrednim przed przyrządem.
Nie jest to typowy pomiar OTDR. Metoda transmisyjna opiera się na pomiarze mocy na końcu toru (źródło + miernik mocy). OTDR to technika reflektometryczna, która analizuje odbicia i rozpraszanie wzdłuż włókna. Na egzaminie warto rozróżniać te dwa podejścia.
Najczęściej: zabrudzone lub źle dopasowane złącza, zbyt ciasne zgięcia kabla, mikropęknięcia, nieprawidłowe sprzężenie oraz niestabilne źródło. Takie czynniki zwiększają straty i mogą dać wynik gorszy niż wynika z jakości samego odcinka światłowodu.
Gdy potrzebujesz prostego i szybkiego potwierdzenia strat całkowitych między dwoma końcami toru, np. po wykonaniu instalacji lub przy odbiorze łącza. Metoda jest dobra do oceny "end-to-end", ale nie pokazuje dokładnie miejsca powstawania strat wzdłuż trasy.
Układ sprzężenia decyduje, jak efektywnie światło zostanie wprowadzone do włókna i odebrane z drugiej strony. Niewłaściwe adaptery, uszkodzone ferrule lub zabrudzenia zwiększają straty złączowe. Na schemacie to elementy pomiędzy źródłem/detektorem a mierzonym światłowodem.
To ten fragment toru optycznego, którego tłumienie chcesz wyznaczyć (odcinek kabla, patchcord, fragment instalacji). Nie należy go mylić z elementami pomocniczymi, jak przewody przyrządowe czy same złącza pomiarowe. Na rysunkach zwykle jest w środku toru.
Ćwicz identyfikację bloków: źródło, sprzężenie, włókno, detekcja, odczyt. Pomaga rysowanie własnych schematów i opisywanie kierunku sygnału. Na egzaminie szukaj logiki przepływu: od generacji światła do pomiaru na końcu toru.
