KWALIFIKACJA MEC5 - CZERWIEC 2020

PYTANIE NR 14.
Dla płytki R390-11 T3 04M-PM szybkość skrawania podczas obróbki staliwa wynosi

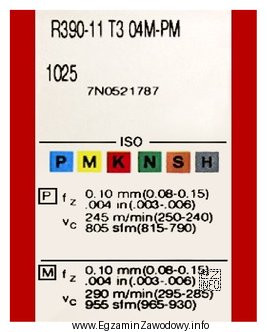

Ilustracja przedstawia etykietę narzędzia skrawającego, prawdopodobnie płytki skrawającej, używanej w obróbce mechanicznej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Szybkość skrawania vc dobiera się z tabel doboru parametrów dla konkretnej płytki i materiału.
Dla płytki R390-11 T3 04M-PM podczas obróbki staliwa właściwy jest zakres 250–240 m/min, zgodny z zaleceniami do tej geometrii/klasy narzędzia. Pozostałe zakresy odpowiadają innym warunkom lub materiałom.

Pełne wyjaśnienie:

Szybkość skrawania vc (m/min) jest jednym z kluczowych parametrów obróbki skrawaniem. W praktyce dobiera się ją przede wszystkim na podstawie zaleceń katalogowych dla konkretnego narzędzia (tu: płytka o oznaczeniu R390-11 T3 04M-PM) oraz rodzaju materiału obrabianego (tu: staliwo). Staliwo często stawia większe wymagania niż typowa stal konstrukcyjna: może wymagać bardziej zachowawnych ustawień, aby ograniczyć ryzyko wykruszeń krawędzi i nadmiernego nagrzewania.

Zakres 250–240 m/min należy traktować jako zalecane okno pracy: dobór konkretnej wartości w tym przedziale zależy od warunków procesu (np. stabilność mocowania, stan ostrza, chłodzenie, obróbka zgrubna/wykańczająca). W tym sensie odpowiedź podaje nie jedną liczbę, lecz bezpieczny przedział technologiczny dla wskazanego zastosowania.

Zakresy 190–100 m/min, 295–285 m/min i 320–300 m/min są nieprawidłowe dla tego wskazania, ponieważ nie odpowiadają zalecanym wartościom vc dla tej płytki przy obróbce staliwa. Zbyt niski zakres zwykle niepotrzebnie obniża wydajność i może pogarszać warunki tworzenia wióra, natomiast zbyt wysoki zwiększa ryzyko szybkiego zużycia lub uszkodzeń ostrza (zwłaszcza przy materiałach o trudniejszej skrawalności i przy gorszej sztywności układu OUPN).

W przygotowaniu do egzaminu warto ćwiczyć dwa kroki: (1) odczyt vc z tabel narzędziowych dla materiału, (2) przeliczenie vc na prędkość obrotową n oraz świadome korygowanie vc w dół przy problemach ze stabilnością procesu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Szybkość skrawania vc to prędkość liniowa ruchu skrawającego na krawędzi narzędzia względem materiału. Najczęściej podaje się ją w m/min. Nie jest to to samo co prędkość obrotowa wrzeciona (obr/min), którą wylicza się z vc i średnicy narzędzia.
Najpierw identyfikujesz materiał obrabiany jako staliwo i odnajdujesz go w tabeli doboru parametrów. Następnie wybierasz wiersz/kolumnę dla danej płytki, geometrii i zalecanej operacji. Odczytujesz zakres vc i dobierasz konkretną wartość zależnie od sztywności układu i chłodzenia.
Zakres vc uwzględnia zmienność warunków obróbki: stabilność mocowania, stan narzędzia, głębokość skrawania, posuw, chłodzenie i rodzaj operacji. W praktyce dobiera się wartość z przedziału: niższą dla warunków trudnych i wyższą dla stabilnej, lekkiej obróbki.
Zbyt duże vc zwykle przyspiesza zużycie ostrza (ścieranie, utlenianie, wykruszenia) i może powodować pogorszenie jakości powierzchni oraz niestabilność procesu. W skrajnych przypadkach rośnie ryzyko uszkodzenia płytki lub oprawki, szczególnie przy drganiach i słabej sztywności.
Zbyt małe vc obniża wydajność i może pogorszyć tworzenie wióra (np. nieregularny wiór, narost na ostrzu zależnie od materiału i chłodziwa). Często prowadzi do niepotrzebnego wydłużenia czasu cyklu i nie gwarantuje lepszej trwałości, jeśli pozostałe parametry są źle dobrane.
Stosuje się zależność między vc, średnicą D i obrotami n. W praktyce korzysta się z kalkulatorów technologicznych w sterowaniu CNC lub tabel. Kluczowe jest, że dla większej średnicy te same vc daje mniejsze n, a dla mniejszej średnicy te same vc daje większe n.
Tak. Przy obróbce zgrubnej często przyjmuje się bardziej zachowawcze vc (większe obciążenie, większe ap i ryzyko drgań), a przy wykańczaniu można dopuścić wyższe vc, jeśli układ jest stabilny. Zawsze jednak trzeba trzymać się przedziałów z tabel dla danej płytki.
Typowe błędy to mylenie vc z obrotami, wybieranie "najwyższej" wartości bez uzasadnienia oraz ignorowanie materiału obrabianego (staliwo vs stal). Często też pomija się fakt, że odpowiedź bywa zakresem, a nie pojedynczą liczbą.
Tak. Oznaczenie identyfikuje geometrię, rozmiar i przeznaczenie płytki, co przekłada się na zalecane vc, posuw i głębokość skrawania. Dwie płytki o podobnym kształcie mogą mieć różne zalecenia, jeśli mają inną geometrię łamacza wióra lub inną klasę materiału.
Ćwicz rozpoznawanie materiałów (np. staliwo) i szybkie wyszukiwanie zakresów vc w tabelach. Rób krótkie zadania: odczyt vc, dobór wartości w przedziale, a potem przeliczenie na n i posuw. Utrwal też, że dobór zależy od warunków: sztywność, chłodzenie, rodzaj obróbki.
info

Około 47% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że szybkość skrawania vc dobiera się z tabel doboru parametrów dla konkretnej płytki i materiału.

Materiały:

  • Katalogi i tabele doboru parametrów skrawania dla płytek wieloostrzowych (materiał obrabiany vs vc, f, ap)
  • Podręczniki technologii obróbki skrawaniem (podstawy vc, f, ap, dobór do materiału)
  • Instrukcje producentów narzędzi dotyczące obróbki staliwa i doboru geometrii
