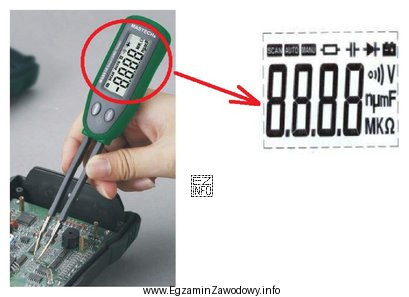

Poprawna odpowiedź: "Pomiaru parametrów elektrycznych elementów SMD." Na stanowisku serwisowym elektronika często spotyka się przyrządy przeznaczone do testowania elementów SMD poza układem lub w prostych warunkach kontrolnych. Ich zadaniem jest szybkie określenie podstawowych parametrów elektrycznych, które pozwalają potwierdzić, czy element jest sprawny i czy ma oczekiwaną wartość.
Co oznacza "pomiary parametrów elektrycznych" w praktyce? Najczęściej chodzi o sprawdzanie m.in.:
- rezystancji (czy rezystor ma właściwą wartość i nie jest przerwany),
- pojemności (czy kondensator ma zbliżoną wartość, brak zwarcia),
- indukcyjności (czy cewka nie jest przerwana i ma oczekiwaną indukcyjność),
- testu diody/tranzystora (czy złącza przewodzą w prawidłowym kierunku),
- ciągłości obwodu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Dwupunktowego pomiaru temperatury." Taki opis pasuje do termometru, miernika z dwiema sondami temperatury albo rejestratora temperatur, a nie do przyrządu przeznaczonego głównie do oceny parametrów elektrycznych elementów SMD.
- "Lutowania elementów SMD." Lutowanie wykonuje się lutownicą, stacją lutowniczą, hot-air lub piecem rozpływowym. Przyrząd pomiarowy nie służy do dostarczania ciepła i spoiwa, tylko do diagnostyki.
- "Chwytania elementów SMD z kontrolowaną elektronicznie siłą ścisku." To opis specjalistycznego chwytaka/manipulatora. Nawet jeśli na stanowisku występują pęsety próżniowe lub chwytaki, ich funkcją jest manipulacja, a nie pomiar parametrów elektrycznych.
Wskazówka egzaminacyjna: gdy w pytaniu pojawia się rozpoznawanie urządzenia z ilustracji, szukaj cech typowych dla mierników/testerów: wyświetlacza z wartościami, gniazd/uchwytów pomiarowych, zacisków lub adaptera do elementów SMD. Następnie porównaj to z funkcją odpowiedzi: pomiar vs lutowanie vs manipulacja vs temperatura.
