KWALIFIKACJA ELM5 - CZERWIEC 2023



PYTANIE NR 35.

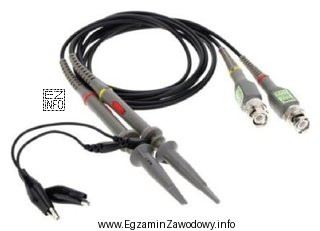

Przedstawione na ilustracji przewody należy zastosować w pomiarach wykonywanych
Ilustracja przedstawia zestaw przewodów pomiarowych, które są używane w kontekście pomiarów oscyloskopowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przewody przeznaczone do oscyloskopu (sondy oscyloskopowe) służą do obserwacji przebiegów elektrycznych w funkcji czasu i wymagają toru o odpowiednich parametrach. Przewody od omomierza oraz mierników cęgowych i satelitarnych mają inne zastosowanie oraz inne zakończenia i wymagania pomiarowe.

Pełne wyjaśnienie:

Oscyloskop jest przyrządem do analizy przebiegów (najczęściej napięcia) w czasie: pozwala ocenić kształt sygnału, amplitudę, okres/częstotliwość, czasy narastania oraz zakłócenia. Do takich pomiarów stosuje się dedykowane sondy oscyloskopowe i przewody, które zapewniają poprawne przenoszenie sygnałów o odpowiednim paśmie i możliwie małe obciążenie badanego obwodu.

Dlatego odpowiedź "oscyloskopem." jest właściwa: przewody pokazane na ilustracji są przeznaczone do pracy z oscyloskopem (typowo jako osprzęt wejściowy toru pomiarowego).

  • "omomierzem." – pomiar rezystancji wykonuje się zwykle przewodami pomiarowymi przeznaczonymi do multimetru/omomierza. Taki pomiar realizuje się inną metodą (źródło prądowe/napięciowe w mierniku) i nie wymaga osprzętu typowego dla oscyloskopu.
  • "cęgowym miernikiem mocy." – mierniki cęgowe wykorzystują przekładniki/przetworniki w szczękach cęgów do pomiaru prądu bez rozłączania obwodu. Nawet jeśli występują przewody pomocnicze (np. do napięcia), to sam kluczowy element pomiaru to cęgi, a osprzęt i przeznaczenie są inne niż przy obserwacji przebiegów oscyloskopem.
  • "miernikiem sygnału satelitarnego." – to przyrząd do oceny parametrów instalacji RTV/SAT. Zwykle pracuje z torami i złączami typowymi dla instalacji antenowych, a jego przewody/adaptery mają inne zastosowanie niż sonda do obserwacji przebiegów w elektronice.

Wskazówka egzaminacyjna: w zadaniach "na ilustracji" warto kojarzyć osprzęt z typem pomiaru: oscyloskop = obserwacja przebiegu; omomierz = rezystancja; cęgi = prąd w przewodzie; miernik SAT = parametry sygnału w instalacji antenowej. Jeśli rozpoznajesz przyrząd po osprzęcie, unikniesz mylenia funkcji urządzeń.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest sonda oscyloskopowa i do czego służy?
Sonda oscyloskopowa to osprzęt podłączany do wejścia oscyloskopu, który doprowadza sygnał z badanego układu. Jej zadaniem jest wierne przeniesienie przebiegu oraz możliwie małe obciążenie obwodu. Używa się jej do obserwacji kształtu sygnału w czasie i wykrywania zakłóceń.
Jakie pomiary wykonuje się oscyloskopem na stanowisku serwisowym?
Oscyloskopem wykonuje się pomiary przebiegów (głównie napięcia) w funkcji czasu: amplitudy, częstotliwości, czasów narastania/opadania, tętnień zasilania, impulsów sterujących i zakłóceń. W serwisie pomaga szybko ocenić, czy sygnał ma prawidłowy kształt.
Dlaczego nie używa się przewodów od multimetru zamiast sondy oscyloskopowej?
Przewody do multimetru są projektowane do innych zastosowań (np. pomiar DC/AC, rezystancji), a nie do wiernego przenoszenia szybkich zmian sygnału. W pomiarach oscyloskopowych liczą się parametry toru pomiarowego i ograniczenie obciążenia badanego układu, co zapewnia dedykowana sonda.
Jak rozpoznać, że przewód na ilustracji jest do oscyloskopu?
W zadaniach egzaminacyjnych wskazówką są cechy typowe dla osprzętu oscyloskopowego, np. konstrukcja sondy i sposób podłączania do wejścia oscyloskopu. Jeśli przewód służy do obserwacji przebiegów, a nie do pomiaru rezystancji czy prądu cęgami, wówczas pasuje do oscyloskopu.
Co mierzy omomierz i kiedy się go stosuje?
Omomierz mierzy rezystancję elementów lub połączeń. Stosuje się go m.in. do sprawdzania ciągłości przewodów, identyfikacji uszkodzonych rezystorów, kontroli połączeń w płytkach i wiązkach. To pomiar statyczny, inny niż obserwacja przebiegu oscyloskopem.
Jak działa miernik cęgowy i do czego służą cęgi?
Miernik cęgowy mierzy prąd bez rozłączania obwodu, wykorzystując przetwornik w szczękach (cęgach). Obejmuje się nimi pojedynczy przewód, a przyrząd wyznacza prąd na podstawie pola magnetycznego. To inna metoda niż pomiar przebiegu sygnału na wejściu oscyloskopu.
Dlaczego miernik sygnału satelitarnego nie zastępuje oscyloskopu?
Miernik SAT służy do oceny parametrów instalacji antenowej i sygnału RTV/SAT, a nie do uniwersalnej diagnostyki sygnałów w układach elektronicznych. Nie jest przeznaczony do analizy dowolnych przebiegów czasowych w badanym urządzeniu, więc nie zastępuje oscyloskopu.
Jakie błędy najczęściej popełnia się w pytaniach o przewody pomiarowe?
Najczęstsze błędy to wybór "nawykowej" odpowiedzi (np. multimetr), mylenie funkcji przyrządów oraz skupienie się na pojedynczym detalu z ilustracji. Pomaga metoda: najpierw ustal, jaki typ wielkości jest mierzony (przebieg, rezystancja, prąd, sygnał SAT), dopiero potem dobierz osprzęt.
Jak przygotować się do rozpoznawania osprzętu pomiarowego na egzaminie?
Warto przećwiczyć identyfikację: sondy oscyloskopowe, przewody do multimetru, cęgi prądowe oraz osprzęt RTV/SAT. Ucz się przez porównanie zastosowań: oscyloskop = przebieg w czasie, multimetr = wartości liczbowe, cęgi = prąd bez rozłączania, SAT = instalacje antenowe. Pomagają zdjęcia i ćwiczenia w pracowni.
Kiedy wybór oscyloskopu jest najlepszy w diagnostyce układów?
Oscyloskop jest najlepszy, gdy podejrzewasz problem z kształtem sygnału: zakłócenia, zniekształcenia, brak impulsów sterujących, niestabilne taktowanie lub tętnienia zasilania. Wtedy sama wartość RMS z multimetru bywa niewystarczająca, bo nie pokazuje przebiegu w czasie.
info

To pytanie poprawnie rozwiązuje 63% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Przewody przeznaczone do oscyloskopu (sondy oscyloskopowe) służą do obserwacji przebiegów elektrycznych w funkcji czasu i wymagają toru o odpowiednich parametrach."

Materiały:

  • Podręcznik do metrologii/technik pomiarowych w elektronice (rozdziały o oscyloskopach i sondach)
  • Instrukcje obsługi oscyloskopów i ich sond (część: osprzęt, zasady podłączania, kompensacja sondy)
  • Materiały dydaktyczne pracowni elektronicznej: pomiary przebiegów i zasady doboru sond
