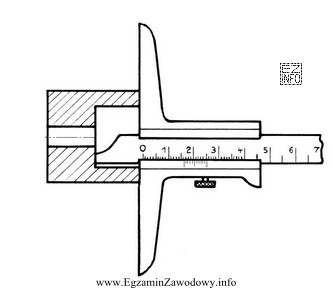

W tym typie zadania kluczowe jest rozpoznanie rodzaju mierzonego wymiaru oraz sposobu przyłożenia przyrządu na rysunku. Jeżeli pomiar dotyczy głębokości (np. otworu, rowka, gniazda), typowym narzędziem warsztatowym jest głębokościomierz suwmiarkowy, czyli funkcja suwmiarki realizowana przez wysuwany pręt (lub wysuwaną listwę) do pomiaru głębokości.
Odpowiedź "głębokościomierza suwmiarkowego" jest poprawna, ponieważ:
- umożliwia oparcie przyrządu o płaszczyznę odniesienia (krawędź elementu),
- pręt głębokościowy może zostać dosunięty do dna mierzonej wnęki,
- odczyt wymiaru odbywa się bezpośrednio na skali suwmiarki (noniuszowej, zegarowej lub elektronicznej).
Pozostałe propozycje są typowymi "pułapkami" i dotyczą innych sytuacji pomiarowych:
- "mikrometru talerzykowego" używa się zwykle do pomiarów grubości lub wymiarów, gdzie talerzyki zapewniają odpowiednie podparcie powierzchni (to nie jest standardowe narzędzie do pomiaru głębokości otworów/rowków).
- "średnicówki mikrometrycznej" służy do pomiaru średnic wewnętrznych (np. średnicy otworu), a nie do wyznaczania głębokości. Konstrukcja średnicówki jest dostosowana do kontaktu z ściankami otworu, a nie z jego dnem.
- "suwmiarki uniwersalnej" jest określeniem zbyt ogólnym: suwmiarka ma różne sposoby użycia (zewnętrzny, wewnętrzny, głębokość). W zadaniu chodzi o konkretną funkcję – pomiar głębokości – czyli o głębokościomierz suwmiarkowy.
Wskazówka egzaminacyjna: najpierw odpowiedz sobie na pytanie, czy mierzysz długość zewnętrzną, wewnętrzną, czy głębokość. Dopiero potem dobierz przyrząd. To ogranicza zgadywanie i mylenie mikrometru, średnicówki i suwmiarki.
