KWALIFIKACJA ELE5 - CZERWIEC 2017

PYTANIE NR 40.
Do sprawdzenia poprawności łączenia styków łącznika krzyżowego wykorzystano omomierz, którego wskazania przedstawiono w tabeli. Na podstawie zamieszczonych wyników pomiarów określ miejsce i rodzaj usterki.

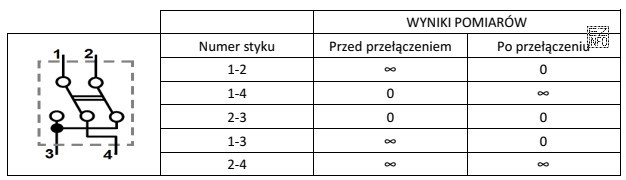

Ilustracja przedstawia schemat połączeń łącznika krzyżowego oraz tabelę z wynikami pomiarów omomierza.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Sklejenie styków oznacza trwałe zwarcie danej pary: omomierz wskazuje stałą ciągłość (bardzo małą rezystancję) niezależnie od położenia łącznika. Z wyników w tabeli wynika, że nieprawidłowa, niezmienna ciągłość dotyczy pary 2–3, więc usterką jest "Styki 2-3 są sklejone".

Pełne wyjaśnienie:

W łączniku krzyżowym prawidłowe połączenia między zaciskami zależą od położenia mechanizmu. Dlatego diagnostyka omomierzem polega na porównaniu, które pary zacisków mają ciągłość (mała rezystancja) w jednym położeniu, a które w drugim.

Sklejenie styków (zespawanie, "zwarcie na stałe") daje charakterystyczny objaw: dana para zacisków pozostaje połączona nawet wtedy, gdy w innym położeniu łącznika powinna zostać rozłączona. Omomierz w praktyce pokazuje wówczas ciągłość tej pary w obu konfiguracjach.

Na podstawie wskazań z tabeli widać, że para 2–3 zachowuje się jak połączona "na stałe", co odpowiada usterce: "Styki 2-3 są sklejone."

  • Odpowiedź "Styki 1-4 są sklejone." jest niezgodna z tabelą, ponieważ to nie para 1–4 wykazuje stałą ciągłość typową dla sklejenia.
  • Odpowiedź "Styki 1-3 są wypalone." opisuje inny mechanizm uszkodzenia. Wypalenie zwykle skutkuje brakiem pewnego styku (przerwa, niestabilny kontakt, wyraźnie większa rezystancja), a nie stałym zwarciem.
  • Odpowiedź "Styki 2-4 są wypalone." również dotyczy przerwy/dużej rezystancji, a w tabeli kluczową nieprawidłowością jest zachowanie wskazujące na trwałe połączenie pary 2–3.

Wskazówka egzaminacyjna: najpierw ustal, czy błąd ma charakter "zwarcia" (sklejenie) czy "przerwy" (wypalenie), a dopiero potem wskaż konkretną parę zacisków, która tak się zachowuje w tabeli pomiarów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
"Sklejenie styków" to trwałe zwarcie styków (np. po przegrzaniu), przez co dana para zacisków ma ciągłość niezależnie od położenia łącznika. W pomiarze omomierzem objawia się to stałą, bardzo małą rezystancją dla tej samej pary zacisków.
"Wypalenie styków" zwykle oznacza pogorszenie lub utratę kontaktu. W praktyce pomiarowej częściej daje przerwę obwodu lub wyraźnie podwyższoną rezystancję zamiast pewnej ciągłości. Może też powodować niestabilne wyniki przy poruszaniu łącznikiem.
Najpierw odłącz element od zasilania i rozłącz przewody, aby nie mierzyć "przez instalację". Następnie mierz pary zacisków w pierwszym położeniu łącznika i zanotuj, gdzie jest ciągłość. Powtórz dla drugiego położenia. Porównaj, czy przełączenie zmienia pary mające kontakt.
Łącznik krzyżowy wewnętrznie przełącza połączenia pomiędzy zaciskami (zamienia tory). Dlatego w jednym położeniu łączy jedne pary, a w drugim inne. Jeśli pomiar nie zmienia się po przełączeniu, sugeruje to usterkę mechaniczną lub elektryczną styków.
Wskazówką jest stała ciągłość tej samej pary zacisków w różnych położeniach łącznika. Gdy para powinna raz łączyć, a raz rozłączać, a omomierz pokazuje kontakt zawsze, to typowy objaw "sklejenia" (zwarcia na stałe) właśnie tej pary styków.
Nie. "0 Ω" (lub bardzo mała rezystancja) oznacza tylko, że jest ciągłość. Jeśli taka ciągłość występuje tam, gdzie w danym położeniu powinna być przerwa, może to wskazywać zwarcie lub sklejenie styków. Ocena zależy od tego, jakie połączenia powinny wystąpić po przełączeniu.
Typowe błędy to: pomiar przy podłączonych przewodach (wynik "przez instalację"), brak rozłączenia zasilania, pomijanie drugiego położenia łącznika oraz mylenie numeracji zacisków. Częsty jest też słaby styk sond pomiarowych, który daje pozorną przerwę.
Test ciągłości (brzęczyk) jest wygodniejszy, gdy interesuje Cię szybka informacja "jest/nie ma połączenia". Pomiar rezystancji jest lepszy, gdy podejrzewasz wypalenie styków i chcesz zauważyć wzrost oporu. W obu przypadkach mierz na odłączonym elemencie.
W praktyce instalacje gazowe często współpracują z automatyką i osprzętem elektrycznym (sterowanie, sygnalizacja, elementy zabezpieczeń). Umiejętność podstawowej diagnostyki połączeń elektrycznych i interpretacji pomiarów bywa potrzebna przy montażu i eksploatacji urządzeń towarzyszących.
Najpierw oceń charakter błędu: sklejenie = "zwarcie na stałe" (ciągłość tam, gdzie powinna być przerwa), wypalenie = "przerwa/duży opór" (brak ciągłości tam, gdzie powinna być). Dopiero potem wskaż konkretną parę zacisków z tabeli.
