KWALIFIKACJA ELM2 - CZERWIEC 2018 (test 2)



PYTANIE NR 32.

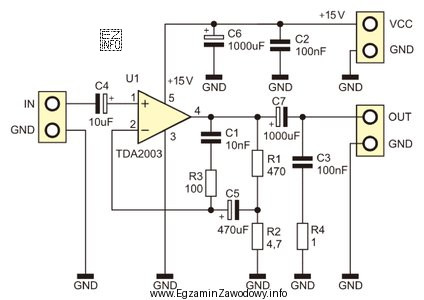

Do uruchomienia układu pokazanego na rysunku wymagany jest zasilacz
Do uruchomienia układu pokazanego na rysunku wymagany jest zasilacz
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie widoczny jest układ wzmacniacza audio na układzie scalonym TDA2003, który wymaga zasilania niesymetrycznego napięcia stałego. Zasilanie to jest dostarczane do pinów 1 (+15V) i 2 (GND), co jest typowe dla zasilania niesymetrycznego. Pozostałe opcje odpowiedzi nie pasują do charakterystyki zasilania tego układu.
