Mostek prostowniczy Graetza składa się z czterech diod połączonych tak, aby obie połówki napięcia przemiennego AC dawały na wyjściu napięcie o tej samej biegunowości. Kluczowa reguła montażowa jest prosta:
- w węźle +DC spotykają się katody dwóch diod,
- w węźle 0 V / masa spotykają się anody dwóch pozostałych diod.
Gdy jedna dioda zostanie odwrócona, w jednej z półfal może dojść do nieprawidłowego toru prądu (brak prostowania) albo nawet do sytuacji zbliżonej do zwarcia, co typowo objawia się: spadkiem/zanikiem napięcia na kondensatorze filtrującym, przegrzewaniem elementów lub przepaleniem zabezpieczenia.

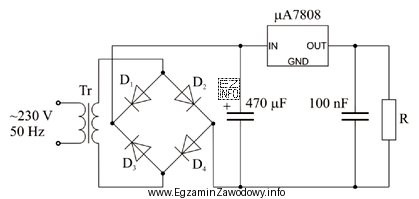

Na analizowanym schemacie widać, że dioda D2 jest włączona przeciwnie do wymaganej orientacji mostka: jej anoda jest połączona z górną szyną zasilania (wyjściem dodatnim), gdzie w poprawnym układzie powinny być skierowane katody odpowiednich diod. To łamie zasadę "katody do plusa, anody do minusa" i wskazuje element zamontowany odwrotnie.
Pozostałe odpowiedzi są błędne, ponieważ odpowiadają diodom, które w tym układzie zachowują właściwy kierunek przewodzenia względem węzłów wyjściowych mostka (tworzą poprawne połączenia do +DC lub do masy). W praktyce warto pamiętać także o oznaczeniu na obudowie: pasek na diodzie oznacza katodę, co ułatwia kontrolę montażu na płytce.
