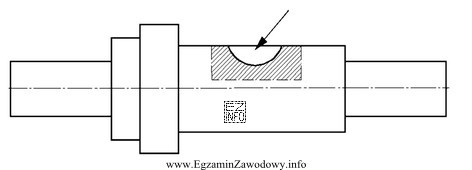

Na rysunku widoczny jest rowek w wale wykonany w wyrwaniu (przekrój cząstkowy). Kluczową cechą diagnostyczną jest dno rowka w kształcie łuku koła w widoku wzdłużnym, czyli "kieszeń" o profilu wynikającym z wejścia narzędzia o promieniu odpowiadającym wpustowi czółenkowemu.
Wpust czółenkowy (Woodruff) ma kształt wycinka koła i pracuje w rowku, którego geometria w wale musi umożliwić poprawne osadzenie tego segmentu. Dlatego do wykonania takiego gniazda stosuje się specjalistyczny frez trzpieniowy do rowków na wpusty czółenkowe (frez tarczowy osadzony na trzpieniu). W trakcie zagłębiania narzędzia w wał frez "odtwarza" swój łuk w dnie rowka.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Frez trzpieniowy do rowków klinowych wykonuje rowki o innej geometrii (typowo proste ściany i brak charakterystycznego półkolistego dna wzdłużnego), więc nie zapewni kształtu wymaganego dla wpustu czółenkowego.
- Frez składany trzpieniowy do rowków teowych jest przeznaczony do rowków o przekroju litery "T", stosowanych np. w stołach teowych, prowadnicach i mocowaniach. Taki kształt nie odpowiada gniazdu pod wpust w wale.
- Frez krążkowy półokrągły wklęsły służy do kształtowania zarysów zewnętrznych (profilowania), a nie do wykonywania typowego, znormalizowanego gniazda pod wpust czółenkowy w wale.
W praktyce egzaminacyjnej warto zapamiętać prostą regułę: jeśli na rysunku rowka w wale widać łuk koła jako dno wzdłużne, to najczęściej jest to rowek pod wpust czółenkowy i wymaga freza do wpustów czółenkowych.
