KWALIFIKACJA MEC8 - CZERWIEC 2016



PYTANIE NR 34.

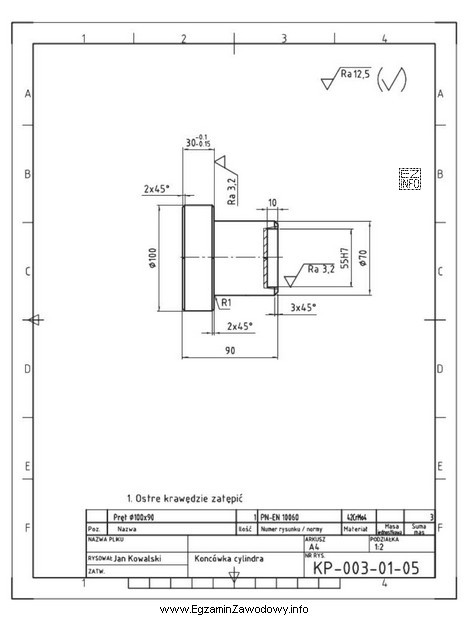

Który dokument techniczny przedstawiono na rysunku?
Który dokument techniczny przedstawiono na rysunku?
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym rysunku widoczne są szczegółowe wymiary, tolerancje, kształty oraz sposób wykonania poszczególnych elementów, co jest charakterystyczne dla rysunku wykonawczego. Rysunek wykonawczy jest dokumentem technicznym, który zawiera wszystkie informacje niezbędne do wykonania danego elementu lub zespołu elementów.
