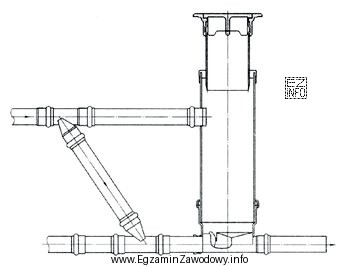

W tym typie zadania kluczowe jest odczytanie rysunku podłączenia studzienki i przełożenie go na zestaw materiałów. Studzienka kanalizacyjna składa się m.in. z kinety (tu: przelotowej), trzonu i zwieńczenia (pokrywy). Dodatkowo w podłączeniu wskazano zastosowanie 2 trójników 67°, co oznacza, że układ przewodów ma co najmniej dwie dodatkowe gałęzie/odgałęzienia wymagające właściwych zakończeń.
Poprawna odpowiedź "3 króćce z kielichem i 4 króćce bose" odpowiada liczbie i typowi końcówek potrzebnych do wykonania połączeń pokazanych na rysunku. Króciec z kielichem pełni rolę elementu przyjmującego bosy koniec rury (połączenie kielichowe), natomiast króciec bosy jest końcówką wsuwaną w kielich innego elementu. W praktyce montażowej rozróżnienie to decyduje o tym, czy dany odcinek "wchodzi" w inny element, czy "przyjmuje" drugi element.
Dlaczego pozostałe odpowiedzi są błędne?
- "2 króćce z kielichem i 3 króćce bose." – zestaw zawiera za mało zakończeń w obu typach, więc nie da się wykonać wszystkich połączeń z rysunku bez braków materiałowych.
- "3 króćce z kielichem i 2 króćce bose." – liczba króćców bosych jest zaniżona, co typowo oznacza, że nie zapewniono wszystkich końców wsuwanych do kielichów na rozgałęzieniach.
- "2 króćce z kielichem i 2 króćce bose." – to wariant najbardziej niekompletny; przy wskazanych trójnikach i elementach studzienki zwykle nie pokrywa wymaganej liczby połączeń.
Wskazówka egzaminacyjna: najpierw rozpoznaj na rysunku wszystkie kierunki przepływu i odgałęzienia, potem dla każdego połączenia określ, która strona ma być kielichem, a która bosym końcem. Dopiero na końcu sumuj króćce w podziale na "z kielichem" oraz "bose".
