Nadproże to element konstrukcyjny przenoszący obciążenia ze strefy muru znajdującego się nad otworem (np. drzwiowym) na boki otworu. W zadaniach egzaminacyjnych kluczowe jest rozpoznanie, z jakiego materiału i jakiego typu elementu wykonano nadproże, zwykle na podstawie detalu rysunkowego.
Dlaczego poprawna jest odpowiedź: stalowe belki dwuteowe?

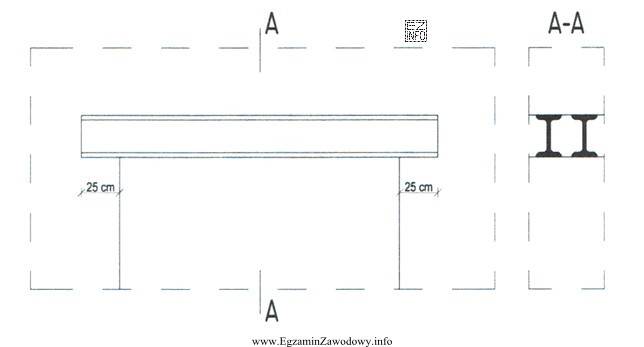

Rysunek (detal nadproża) przedstawia belki o przekroju dwuteowym (kształt zbliżony do litery "I"), charakterystycznym dla kształtowników stalowych. Rozwiązanie z belkami stalowymi jest typowe przy wykonywaniu lub poszerzaniu otworów w istniejących ścianach konstrukcyjnych, ponieważ umożliwia szybkie przejęcie obciążeń po wykuciu otworu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Drewniane belki teowe – drewno i przekrój teowy nie odpowiadają typowemu detalowi wzmocnienia ściany konstrukcyjnej przy wykuciu otworu; ponadto na rysunku nie widać przekroju teowego.
- Betonowe belki teowe – elementy betonowe (niezbrojone) w postaci belek stosuje się wyjątkowo rzadko jako samodzielne nadproża w ścianach nośnych; dodatkowo przekrój "T" nie wynika z przedstawionego kształtu.
- Żelbetowe belki dwuteowe – żelbet jest materiałem zbrojonym, zwykle rozpoznawalnym w detalu przez sposób oznaczenia zbrojenia i formę elementu; w tym zadaniu rozpoznanie opiera się na kształtownikach stalowych dwuteowych, a nie na monolitycznym elemencie żelbetowym.
Wskazówka egzaminacyjna: przy pytaniach "zastosowano…" najpierw rozpoznaj kształt przekroju (T czy dwuteownik/I), a dopiero potem materiał. Jeśli w detalu widać klasyczny dwuteownik, najczęściej chodzi o belkę stalową.
