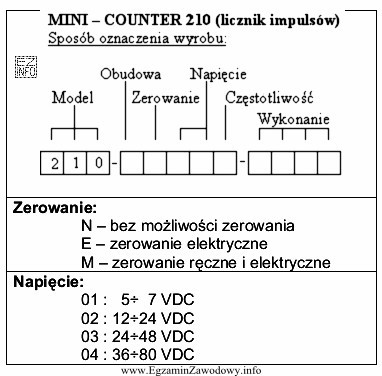

W zadaniach z dokumentacją techniczną kluczowe jest rozpoznanie, że numer katalogowy jest kodem parametrów, a nie przypadkowym ciągiem znaków. Dla MINI-COUNTER 210 numer ma strukturę, w której środkowy segment niesie informacje o wykonaniu urządzenia.
W oznaczeniu 210-4M033-001E dwie cyfry opisujące napięcie zasilania to fragment "03" w segmencie "4M033". Z tabeli dekodowania wynika, że kod "03" oznacza dopuszczalny zakres 24–48 VDC. To znaczy, że urządzenie może być poprawnie zasilane dowolnym napięciem stałym mieszczącym się w tym przedziale (o ile spełnione są też inne wymagania z dokumentacji, np. dotyczące tętnień czy wydajności prądowej zasilacza).
Dlatego odpowiedź "30 VDC" jest poprawna: 30 V jest napięciem stałym i znajduje się pomiędzy 24 V a 48 V.
Pozostałe odpowiedzi są niepoprawne z następujących powodów:
- "10 VAC" i "15 VAC" mają zły rodzaj napięcia (AC zamiast DC). Nawet gdyby wartość liczbowa była zbliżona, zasilanie przemienne może powodować nieprawidłową pracę lub uszkodzenie elektroniki.
- "5 VDC" jest napięciem stałym, ale jest poza zakresem 24–48 VDC, więc nie spełnia wymagań wynikających z kodu "03".
Wskazówka egzaminacyjna: gdy w tabeli widzisz zakres, a w odpowiedziach pojedyncze wartości, wybierz wartość, która jednocześnie (1) mieści się w przedziale oraz (2) ma właściwe oznaczenie VDC/VAC.
