W zadaniu podano przekrój wlewu doprowadzającego: FWD = 3,2 cm2 oraz proporcje pól przekrojów między poszczególnymi wlewami: FWD : FWR : FWG = 1 : 1,2 : 1,4. Oznacza to, że przekrój każdego kolejnego elementu układu wlewowego jest wielokrotnością przekroju FWD.
Krok 1 – wyznaczenie przekroju wlewu głównego.
Skoro dla wlewu głównego współczynnik wynosi 1,4, to:
FWG = 1,4 · FWD = 1,4 · 3,2 = 4,48 cm2.

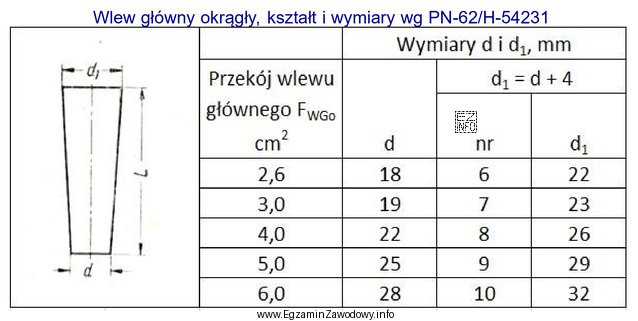

Krok 2 – dobór numeru wlewu z tabeli.
W praktyce technologicznej nie wykonuje się wlewu "dokładnie 4,48 cm2", tylko wybiera się element z zakresu wartości standardowych (z tabeli). Przy doborze przyjmuje się zasadę, że przekrój standardowy nie powinien być mniejszy od obliczonego, ponieważ zbyt mały przekrój ogranicza przepływ i może skutkować problemami zalewania formy.
Dla wartości 4,48 cm2 najbliższą wyższą wartością standardową z tabeli jest 5,0 cm2. Z tabeli wynika, że przekrojowi 5,0 cm2 odpowiada numer wlewu 9, więc to jest poprawna odpowiedź.
Dlaczego pozostałe odpowiedzi są błędne?
- "Nr 8" odpowiada mniejszemu przekrojowi (4,0 cm2), czyli byłby to dobór "w dół" względem 4,48 cm2. To typowy błąd polegający na wyborze wartości "bliższej" bez sprawdzenia reguły doboru technologicznego.
- "Nr 7" i "Nr 6" odpowiadają jeszcze mniejszym przekrojom standardowym, więc tym bardziej nie spełniają wymaganego przekroju wynikającego z obliczeń proporcji.
Wskazówka egzaminacyjna: w zadaniach z tabelą normaliów zawsze wykonaj dwa kroki: (1) policz wartość teoretyczną z proporcji, (2) dopasuj ją do wartości standardowej zgodnie z zasadą doboru (zwykle nie mniejszej od obliczonej).
