KWALIFIKACJA MTL4 - CZERWIEC 2020



PYTANIE NR 28.

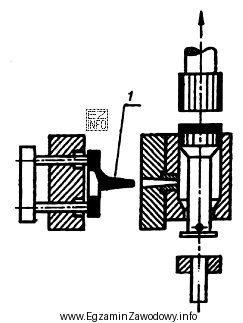

Na rysunku cyfrą 1 oznaczono
Ilustracja przedstawia schemat techniczny związany z procesem odlewnictwa, co jest zgodne z kontekstem egzaminu zawodowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ wlewowy to zespół kanałów i elementów doprowadzających ciekły metal do wnęki formy. Na rysunkach technologicznych bywa oznaczany osobno od odlewu (części użytkowej) oraz od nadlewu/krążka nadmiaru metalu i elementów mechanicznych typu wypychacz. Oznaczenie "1" wskazuje właśnie tę część doprowadzającą metal.

Pełne wyjaśnienie:

W odlewnictwie układ wlewowy jest częścią formy/układu technologicznego, której zadaniem jest doprowadzenie ciekłego metalu do wnęki formy w sposób kontrolowany. W jego skład mogą wchodzić m.in. wlew główny, kanały doprowadzające i dopływy (konkretne nazwy zależą od rozwiązania konstrukcyjnego). Na rysunkach i schematach technologicznych układ wlewowy jest zwykle pokazany jako system połączeń prowadzących do odlewu, a po procesie krzepnięcia stanowi element przeznaczony do oddzielenia i obróbki.

Odpowiedź "układ wlewowy" pasuje do sytuacji, gdy oznaczenie na rysunku wskazuje kanały doprowadzające metal. To odróżnia go od:

  • "odlew" – czyli właściwy wyrób (część użytkowa) o docelowym kształcie. Odlew jest tym, co ma pozostać po usunięciu układu wlewowego i ewentualnych nadlewów.
  • "krążek nadmiaru metalu" – potocznie kojarzony z nadlewem lub nadmiarem metalu, który może być zaprojektowany w celu zasilania odlewu podczas krzepnięcia albo wynikać z geometrii układu. To inny element niż kanały doprowadzające.
  • "wypychacz" – element mechaniczny służący do wypychania detalu/odlewów (częściej kojarzony z formami do procesów wymagających wypychania). Nie jest częścią drogi przepływu ciekłego metalu.

Na egzaminie warto ćwiczyć rozpoznawanie elementów po funkcji: jeśli coś tworzy drogę przepływu metalu do wnęki formy, najczęściej jest częścią układu wlewowego; jeśli jest bryłą docelową – to odlew; jeśli ma "magazynować" metal dla zasilania – to nadlew/nadmiar; jeśli wygląda jak element ruchomy/naciskowy – to wypychacz.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest układ wlewowy w odlewnictwie?
Układ wlewowy to zespół kanałów i elementów w formie, które kierują ciekły metal do wnęki formy. Jego zadaniem jest doprowadzenie metalu w odpowiednim miejscu i tempie oraz ograniczenie zawirowań i zanieczyszczeń. Po odlaniu zwykle jest usuwany i oddzielany od odlewu.
Jak rozpoznać układ wlewowy na rysunku formy odlewniczej?
Najczęściej widać go jako "sieć" kanałów prowadzących do odlewu: główny kanał, rozgałęzienia i dopływy. Kluczowa jest funkcja: element, który tworzy drogę przepływu metalu do wnęki formy, zalicza się do układu wlewowego, a nie do samego odlewu.
Jaka jest różnica między odlewem a układem wlewowym?
Odlew to część użytkowa – docelowy wyrób o wymaganym kształcie i własnościach. Układ wlewowy to element technologiczny służący do napełnienia formy metalem. Po procesie odlewania układ wlewowy zazwyczaj odcina się i poddaje obróbce/utylizacji lub przetopieniu.
Co oznacza krążek nadmiaru metalu i do czego służy?
"Krążek nadmiaru metalu" bywa kojarzony z elementem, który po odlaniu pozostaje jako nadmiar materiału. W zależności od konstrukcji może pełnić funkcję zasilania w czasie krzepnięcia lub wynikać z geometrii doprowadzeń. Nie jest tym samym co kanały układu wlewowego.
Czy wypychacz występuje w klasycznych formach odlewniczych?
Wypychacze są typowe dla narzędzi, gdzie element trzeba mechanicznie wypchnąć po uformowaniu lub stwardnieniu (np. w niektórych rozwiązaniach form trwałych). W zadaniach egzaminacyjnych ważne jest rozróżnienie: wypychacz to element mechaniczny, a nie część drogi przepływu ciekłego metalu.
Dlaczego na egzaminie myli się układ wlewowy z odlewem?
Najczęstszy mechanizm błędu to ocenianie po wyglądzie zamiast po funkcji: student widzi fragment połączony z bryłą i uznaje, że to odlew. Pomaga pytanie kontrolne: "Czy ten element ma zostać w wyrobie końcowym, czy służy tylko do doprowadzenia metalu i zostanie odcięty?".
Jakie elementy zwykle wchodzą w skład układu wlewowego?
W zależności od technologii, układ wlewowy obejmuje elementy doprowadzające metal do wnęki formy, np. kanał główny oraz rozprowadzenie do dopływów. W praktyce nazewnictwo i szczegóły konstrukcji zależą od rodzaju formy i stopu, ale zasada jest stała: to droga przepływu metalu.
Kiedy usuwa się układ wlewowy z odlewu?
Usuwanie układu wlewowego następuje po krzepnięciu i ostygnięciu odlewu do stanu umożliwiającego bezpieczną manipulację oraz obróbkę. W praktyce dobiera się moment i metodę odcinania (np. mechanicznie) tak, aby nie uszkodzić odlewu i ograniczyć powstawanie pęknięć.
Jakie błędy najczęściej popełnia się przy identyfikacji elementów na rysunku?
Typowe błędy to: pomijanie skali i przekroju, mylenie elementów technologicznych z częścią użytkową oraz "zgadywanie" po kształcie. Warto najpierw ustalić, co jest wnęką odlewu, a dopiero potem szukać kanałów doprowadzających metal i elementów dodatkowych.
Jak przygotować się do zadań z rozpoznawania układu wlewowego?
Najlepiej pracować na wielu schematach i rysunkach: najpierw na prostych, potem na bardziej rozbudowanych. Ucz się rozpoznawać funkcje elementów (doprowadzenie, zasilanie, część użytkowa, element mechaniczny). Pomaga też porównywanie rysunku formy z widokiem odlewu po odcięciu doprowadzeń.
info

To pytanie poprawnie rozwiązuje 61% zdających egzamin. średnie

Eksperci podkreślają: "Układ wlewowy to zespół kanałów i elementów doprowadzających ciekły metal do wnęki formy."

Źródła:

  • Szczegółowe informacje wymagają materiałów specjalistycznych (podręczniki/atlasy rysunku odlewniczego i technologii formowania), których nie dostarczono w treści zadania.

Materiały:

  • Materiały dydaktyczne szkoły/CKZ z zakresu budowy form i układów wlewowych
  • Atlas/zbiór rysunków i schematów odlewniczych (układ wlewowy, nadlewy, odlew)
  • Instrukcje technologiczne zakładu (karty technologiczne) dotyczące przygotowania form i zalewania
