W zadaniach z doboru prefabrykatów kluczowe jest, aby nie wybierać elementu "na oko" po samym symbolu, tylko konsekwentnie sprawdzić parametry w katalogu producenta. Należy zweryfikować dwa niezależne warunki: wymiary całkowite elementu ściennego (szerokość i wysokość) oraz dokładne usytuowanie otworu drzwiowego względem wskazanej krawędzi.

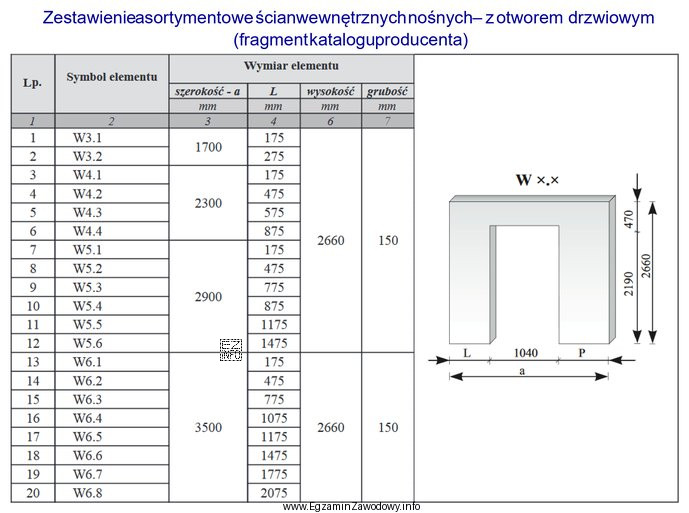

Oznaczenie "W5.2" jest w tym pytaniu przyjętym kluczem do elementu, który odpowiada wymaganiom: 290×266 cm oraz otwór drzwiowy odsunięty o 47,5 cm od lewej krawędzi. To ważne, bo w katalogach często występują elementy o tych samych gabarytach, lecz z innym położeniem otworu (albo z otworem "lustrzanym" – mierzonym od przeciwnej krawędzi).
Dlaczego pozostałe propozycje są błędne w logice tego typu zadania?
- "W4.2" może kusić podobnym zapisem, ale zwykle oznacza inną rodzinę/typ elementu – bez potwierdzenia wszystkich parametrów w tabeli/rysunku katalogowym wybór jest ryzykowny.
- "W5.6" jest z tej samej grupy oznaczeń, co zwiększa prawdopodobieństwo pomyłki przez podobieństwo symboli; różnica dotyczy zwykle wariantu otworu lub wymiaru położenia.
- "W6.6" analogicznie może odnosić się do innego wariantu (np. innego rozmieszczenia otworów lub innych gabarytów), mimo że zapis wygląda "pasująco".
Wskazówka egzaminacyjna: zawsze sprawdzaj w katalogu dokładnie ten wymiar, o który pyta treść (tu: 47,5 cm od lewej krawędzi). Jeśli katalog podaje odległość od prawej krawędzi, trzeba uważać na odwrócenie (lustrzane odbicie) i nie zamieniać stron.
