KWALIFIKACJA ELM2 - STYCZEŃ 2024

PYTANIE NR 23.

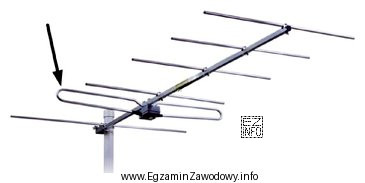

Element anteny zaznaczony na ilustracji strzałką to
Ilustracja przedstawia antenę telewizyjną typu Yagi-Uda, która jest używana do odbioru sygnałów telewizyjnych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dipol to element promieniujący i zwykle zasilany w antenie (np. kierunkowej), do którego doprowadza się linię zasilającą. Direktor i reflektor są elementami pasożytniczymi kształtującymi kierunkowość, a symetryzator to układ dopasowania/balansowania zasilania, nie pręt promieniujący.

Pełne wyjaśnienie:

W typowych antenach prętowych spotyka się kilka charakterystycznych elementów o różnych funkcjach. Dipol jest zasadniczym elementem promieniującym (często także elementem zasilanym), czyli tym, do którego doprowadza się sygnał z kabla koncentrycznego lub z toru nadawczego/odbiorczego. W wielu konstrukcjach kierunkowych (np. rodzinie anten Yagi) dipol stanowi "serce" anteny, a pozostałe pręty jedynie kształtują wiązkę.

Direktor to element pasożytniczy umieszczany po stronie "przodu" anteny (w kierunku promieniowania). Jego zadaniem jest wzmacnianie kierunkowości i zwiększanie zysku w wybranym kierunku, ale nie jest on bezpośrednio zasilany. Reflektor to również element pasożytniczy, zwykle po stronie "tyłu" anteny; pomaga tłumić promieniowanie wsteczne i poprawia stosunek przód/tył.

Symetryzator (często rozumiany jako układ dopasowujący/balansujący) służy do przejścia między linią niesymetryczną (np. kabel koncentryczny) a obciążeniem symetrycznym (np. dipol) oraz do dopasowania impedancji. Z tego powodu symetryzator jest elementem toru zasilania, a nie jednym z prętów pełniących rolę direktorów czy reflektora.

Dlatego, gdy na ilustracji strzałka wskazuje element będący głównym promiennikiem/zasilanym prętem, właściwą nazwą jest dipol. Pozostałe odpowiedzi opisują inne role: kształtowanie charakterystyki (direktor/reflektor) albo dopasowanie zasilania (symetryzator).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Dipol to podstawowy element promieniujący anteny, często będący elementem zasilanym. To właśnie do dipola doprowadza się sygnał z toru radiowego (np. z kabla koncentrycznego przez dopasowanie). Dipol wytwarza falę elektromagnetyczną i w dużej mierze decyduje o paśmie pracy anteny.
Reflektor i direktor to elementy pasożytnicze, czyli zwykle nie są bezpośrednio zasilane. Reflektor znajduje się "z tyłu" i ogranicza promieniowanie wsteczne, poprawiając stosunek przód/tył. Direktor jest "z przodu" i wzmacnia promieniowanie w kierunku głównym, zwiększając kierunkowość i zysk.
Dipol jest elementem promieniującym (pręt/układ przewodników), a symetryzator to układ w torze zasilania. Symetryzator pomaga dopasować impedancję oraz zbilansować zasilanie (przejście z linii niesymetrycznej na symetryczną). Może być osobnym elementem, np. w puszce antenowej, a nie "prętem" anteny.
Najczęściej dipol jest elementem, do którego fizycznie doprowadzone jest zasilanie (połączenie z puszką antenową, zaciskami lub dopasowaniem). W antenach kierunkowych bywa umieszczony w pobliżu uchwytu i może mieć kształt pętli, złożonego dipola lub dwóch ramion. Elementy bez połączeń zasilania to zwykle direktor/reflektor.
Symetryzator stosuje się wtedy, gdy element anteny jest symetryczny (np. dipol), a linia zasilająca jest niesymetryczna (np. kabel koncentryczny). Układ ten ogranicza prądy płynące po ekranie kabla i poprawia dopasowanie. W praktyce spotyka się go często w antenach TV i radiowych jako część puszki antenowej.
W klasycznych antenach kierunkowych typu Yagi direktor i reflektor nie są zasilane bezpośrednio; pracują jako elementy pasożytnicze sprzężone elektromagnetycznie z dipolem. Zasilanie doprowadza się do elementu promieniującego (dipola). Zasilanie direktorów/reflektora zmieniałoby konstrukcję i zwykle nie odpowiadałoby tej samej zasadzie działania.
W typowej antenie kierunkowej reflektor znajduje się po stronie przeciwnej do kierunku maksymalnego promieniowania, a direktory po stronie kierunku głównego. To ustawienie pomaga "pchnąć" wiązkę do przodu. Sama lokalizacja nie wystarcza jednak zawsze do identyfikacji — liczy się też to, czy element jest zasilany i jaki ma wymiar względem fali.
Oba pojęcia pojawiają się w tym samym miejscu instalacji antenowej: przy punkcie zasilania. Dipol to część promieniująca, a symetryzator to element dopasowania/balansowania, często ukryty w puszce. Na rysunkach uproszczonych łatwo skojarzyć "okolice podłączenia kabla" z symetryzatorem, choć strzałka może wskazywać pręt dipola.
Dipol silnie wpływa na częstotliwość pracy, impedancję wejściową i podstawową charakterystykę promieniowania. Direktor i reflektor kształtują przede wszystkim kierunkowość, zysk oraz stosunek przód/tył, modyfikując pole wytwarzane przez element zasilany. Dlatego wymiana lub uszkodzenie tych elementów może zmienić odbiór mimo poprawnego zasilania.
Warto nauczyć się trzech ról: element zasilany (dipol), elementy pasożytnicze (direktor/reflektor) i dopasowanie zasilania (symetryzator). Ćwicz rozpoznawanie na zdjęciach anten TV oraz prostych schematach, zwracając uwagę, gdzie wchodzi kabel i gdzie jest puszka. Pomaga też kojarzenie: "reflektor z tyłu, direktory z przodu".
info

Około 51% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Dipol to element promieniujący i zwykle zasilany w antenie (np. kierunkowej), do którego doprowadza się linię zasilającą."
