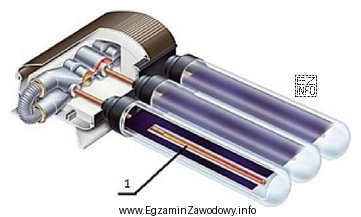

W kolektorach rurowych próżniowych spotyka się często konstrukcję z rurką cieplną (heat pipe). Jej zadaniem jest przeniesienie energii cieplnej z obszaru absorbera (wewnątrz rury próżniowej) do części górnej, gdzie ciepło trafia do kolektora zbiorczego (manifoldu) i dalej do wymiennika/obiegu solarnego.
Odpowiedź "rurka cieplna" jest poprawna, ponieważ opisuje cały element odpowiedzialny za transport ciepła dzięki odparowaniu i skraplaniu czynnika roboczego wewnątrz rurki. W praktyce w górnej części rurki cieplnej znajduje się odcinek oddający ciepło (często nazywany skraplaczem lub kondensatorem), ale to nadal jest część rurki cieplnej, a nie osobny "przewód glikolu".
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "rura szklana z próżnią" to osłona i element ograniczający straty ciepła (izolacja próżniowa). Pełni inną funkcję niż przenoszenie ciepła do kolektora zbiorczego.
- "zbiorczy przewód glikolu" odnosi się do elementów obiegu solarnego (kolektor zbiorczy, kanały czynnika grzewczego) umieszczonych zwykle w górnej belce/manifoldzie. To nie jest element znajdujący się w pojedynczej rurze próżniowej jako "wkład" transportujący ciepło w technologii heat pipe.
- "kondensator rurki cieplnej" jest nazwą części rurki cieplnej (odcinka oddającego ciepło). Jeśli oznaczenie na rysunku dotyczy całego elementu, wybór samej części jest zbyt wąski i nie odpowiada temu, co zwykle identyfikuje się jako "1" dla całej rurki cieplnej.
Wskazówka egzaminacyjna: w kolektorze typu heat pipe glikol nie przepływa przez pojedynczą rurę próżniową; krąży w kolektorze zbiorczym i odbiera ciepło z górnych końcówek (skraplaczy) rurek cieplnych.
