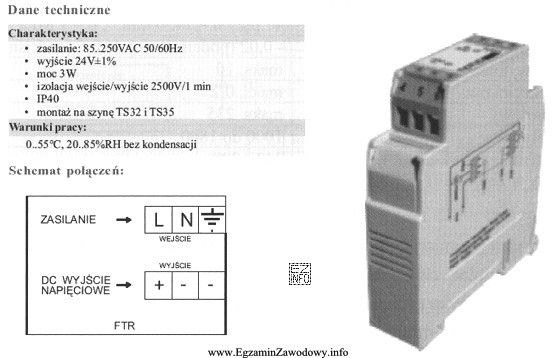

W układach mechatronicznych jednym z podstawowych bloków funkcjonalnych jest zasilanie, które musi zapewnić odpowiednie napięcie dla sterowników, czujników i elementów wykonawczych. Jeżeli przedstawiony fragment dokumentacji technicznej identyfikuje element, którego zadaniem jest dostarczenie określonego, możliwie stałego napięcia (np. przez stabilizację względem wahań wejścia i obciążenia), to prawidłową funkcją jest zasilacz stabilizowany.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Przetwornik ciśnienia (transmiter/przetwornik) jest elementem pomiarowym: zamienia ciśnienie na sygnał elektryczny (np. napięcie lub prąd). W dokumentacji takich elementów typowo występują zakresy ciśnień, charakterystyki, dokładność i wyjście pomiarowe, a nie parametry stabilizacji zasilania.
- Czujnik piezoelektryczny również służy do pomiaru (np. drgań, przyspieszeń, siły). Jego opis koncentruje się na czułości, paśmie, dopuszczalnych przeciążeniach i warunkach montażu. To inna rola niż zasilanie układu.
- Stycznik trójfazowy jest aparatem łączeniowym w torze mocy. W dokumentacji styczników kluczowe są parametry styków, napięcie i prąd łączeniowy oraz napięcie cewki. Stycznik nie stabilizuje napięcia – jedynie załącza/wyłącza obciążenie.
Wskazówka egzaminacyjna: przy identyfikacji elementu z dokumentacji zwracaj uwagę na to, czy opis dotyczy zasilania (wejście/wyjście napięciowe, prąd wyjściowy, stabilizacja), czy pomiaru (zakresy wielkości fizycznych, dokładność), albo łączenia mocy (styki, cewka, kategorie użytkowania).
