W połączeniach sworzniowych sworzeń przenosi obciążenia (najczęściej poprzeczne), ale aby połączenie było bezpieczne w eksploatacji, sworzeń zwykle musi mieć zabezpieczenie przed wysunięciem osiowym. Takie zabezpieczenie ma zawsze konkretną funkcję: zatrzymać sworzeń w gnieździe mimo drgań, luzów montażowych, zmian obciążenia czy przypadkowego uderzenia.
Do typowych zabezpieczeń należą rozwiązania, które tworzą fizyczną przeszkodę na drodze wysunięcia sworznia, np. element przechodzący przez otwór w sworzniu, element osadzony w rowku (działający jak opór) albo element dociskowy, który blokuje ruch osiowy.

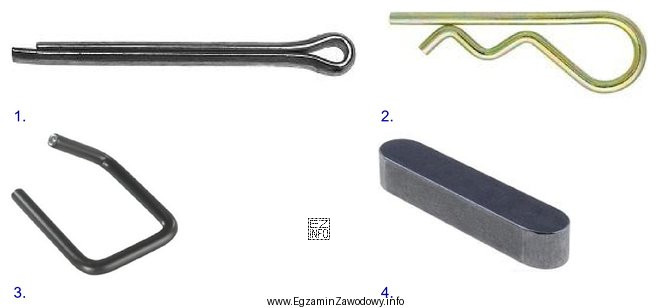

W tym zadaniu odpowiedź wynika z rozpoznania na ilustracji, który detal nie jest przeznaczony do zabezpieczania. Aby wybrać poprawnie, warto zastosować prosty test funkcji:
- Czy element może realnie zatrzymać sworzeń w osi? Jeśli nie ma jak oprzeć się o elementy sąsiednie lub nie współpracuje z rowkiem/otworem sworznia, nie będzie zabezpieczeniem.
- Czy jest to element typowo montowany "na końcu" sworznia? Zabezpieczenia zwykle znajdują się przy końcu sworznia lub w miejscu przewidzianym konstrukcyjnie (rowek, otwór poprzeczny).
- Czy jego rola jest inna (np. dystansowanie, podparcie, prowadzenie)? Elementy pełniące funkcję ustalającą lub dystansową mogą wyglądać podobnie, ale nie blokują wysunięcia.
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ przedstawiają elementy, które (w typowych rozwiązaniach konstrukcyjnych) spełniają rolę blokady lub oporu uniemożliwiającego wysunięcie sworznia. Błąd najczęściej wynika z oceny "po wyglądzie" zamiast po analizie, czy dany detal faktycznie tworzy blokadę ruchu osiowego.
Na egzaminie zwracaj uwagę na słowo "nie" w pytaniu i oceniaj element przez pryzmat jego działania w złożeniu, a nie samego kształtu.
