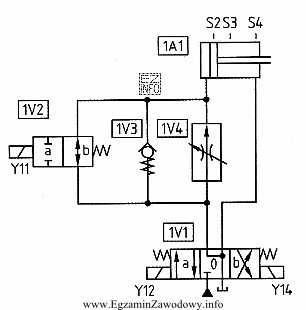

Zawór dławiąco-nastawny to element pneumatyczny, którego podstawową rolą jest zmiana (zwykle zmniejszenie) natężenia przepływu medium poprzez regulowane przewężenie. Dzięki nastawie (regulacji) można w praktyce sterować prędkością napełniania lub opróżniania komory siłownika, a więc prędkością ruchu tłoczyska. W układach mechatronicznych jest to typowy element do uruchamiania i regulacji pracy napędów pneumatycznych.
Odpowiedź "szybkiego odpowietrzania" nie pasuje do funkcji dławienia. Zawór szybkiego odpowietrzania projektuje się po to, by skrócić czas spadku ciśnienia w komorze (zwykle przez odprowadzenie powietrza bezpośrednio do atmosfery), a nie po to, by precyzyjnie ograniczać przepływ w sposób nastawny.
Odpowiedź "dławiąco-zwrotny" opisuje element, który zwykle dławi przepływ w jednym kierunku, a w przeciwnym umożliwia swobodny przepływ przez zawór zwrotny. To inna funkcjonalność niż typowo rozumiany zawór/dławik nastawny bez wskazania pracy jednokierunkowej. Jeśli na rysunku element ma być rozpoznany jako dławiąco-nastawny, to decydujące są cechy symbolu wskazujące na regulację dławienia, a nie na obejście zwrotne.
Odpowiedź "zwrotny odcinający" dotyczy elementu, którego sensem jest zabezpieczenie przed przepływem wstecznym lub odcięcie przepływu w określonych warunkach. Taki zawór nie służy do ustawiania wydatku i nie jest typowym elementem do płynnej regulacji prędkości siłownika.
Wskazówka egzaminacyjna: gdy w pytaniu pojawia się rozpoznawanie elementu ze schematu, warto kojarzyć funkcję z zastosowaniem: regulacja prędkości siłownika = dławienie nastawne; przyspieszenie opróżniania = szybkie odpowietrzanie; zapewnienie przepływu tylko w jedną stronę = zawór zwrotny.
