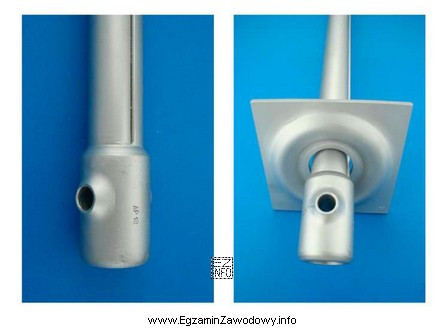

W zadaniu sprawdzana jest umiejętność rozpoznania rodzaju kotwi na podstawie jej budowy przedstawionej na rysunkach. Kotew rurowo-cierna jest kojarzona z rozwiązaniem, w którym istotną rolę odgrywa element rurowy oraz mechanizm oparty o tarcie (cierne współdziałanie z ośrodkiem w otworze), co daje charakterystyczne cechy konstrukcyjne możliwe do zauważenia na ilustracji.
Odpowiedź "rurowo-cierna" jest właściwa, gdy na rysunku widać rozwiązanie typowe dla kotwi, które uzyskują nośność głównie dzięki kontaktowi ciernemu w otworze oraz elementowi o formie rury/tulei, a nie dzięki linie, klinowaniu czy szczękom.
- "urabialna" dotyczy pojęcia związanego z urabianiem/urabialnością, a nie jest jednoznacznym typem kotwi identyfikowanym po takiej konstrukcji; wybór tej opcji zwykle wynika z pomylenia kategorii pojęć (cecha procesu vs element kotwienia).
- "linowa" odnosi się do kotwi wykorzystujących linę/cięgna linowe; na rysunku takiej kotwi spodziewano by się widocznego elementu linowego oraz typowego osprzętu, co stanowi inną zasadę konstrukcyjną niż układ rurowo-cierny.
- "rozprężna szczękowa" sugeruje zakotwienie przez rozparcie i mechanizm szczęk/klinowania; to inny sposób przenoszenia obciążeń i inny zestaw elementów (rozparcie zamiast dominującego tarcia na elemencie rurowym).
Wskazówka egzaminacyjna: przy pytaniach "na rysunku" najpierw wypisz 2–3 cechy widoczne (np. czy jest element linowy, czy jest mechanizm rozprężny, czy jest tuleja/rura), a dopiero potem dopasuj nazwę typu kotwi. Zmniejsza to ryzyko wyboru na podstawie samej nazwy.
