KWALIFIKACJA MOT2 - STYCZEŃ 2015



PYTANIE NR 22.

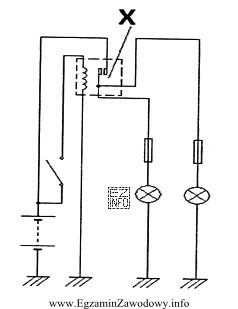

Element oznaczony na schemacie symbolem "X" to
Ilustracja przedstawia schemat elektryczny, który jest częścią pytania egzaminacyjnego z kwalifikacji zawodowej dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przekaźnik to element łączeniowy sterowany elektrycznie: cewka (sterowanie) przełącza styki (obwód mocy). Na schematach rozpoznaje się go po symbolu cewki i zestawie styków.
Pozostałe odpowiedzi opisują inne grupy elementów: łącznik mechaniczny (stacyjka), zabezpieczenie (bezpiecznik) lub element układu zapłonowego.

Pełne wyjaśnienie:

W instalacjach pojazdów przekaźnik służy do sterowania obwodem o większym prądzie za pomocą obwodu sterującego o mniejszym prądzie. Typowo składa się z cewki oraz styków (np. NO/NC). Na schemacie elektrycznym rozpoznaje się go po tym, że obok części sterującej (cewka) narysowana jest część wykonawcza (styki), a połączenia wskazują rozdzielenie obwodu sterowania i obwodu odbiornika.

Odpowiedź "przekaźnik" jest właściwa, ponieważ tylko ten element łączy w sobie ideę elektromagnetycznego sterowania stykami i na schematach występuje jako symbol cewki wraz z symbolem zestyków.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "włącznik zapłonu (stacyjka)" to łącznik mechaniczny uruchamiany kluczykiem lub przyciskiem. Na schemacie jest przedstawiany jako zestaw przełączanych styków zależnych od pozycji, bez cewki elektromagnetycznej.
  • "bezpiecznik" jest elementem zabezpieczającym przed nadprądem. Jego symbol to wstawka bezpiecznikowa w torze zasilania; nie ma części sterującej ani przełączanych styków.
  • "rozdzielacz wysokiego napięcia" dotyczy klasycznych układów zapłonowych (element mechaniczny rozdzielający WN do świec). W nowoczesnych układach często go nie ma (cewki indywidualne), a na schematach instalacji elektrycznej jego symbolika i kontekst są inne niż symbol przekaźnika.

Wskazówka egzaminacyjna: jeśli na rysunku widzisz dwa ‘poziomy’ elementu (sterowanie i wykonanie) albo cewkę oraz oddzielne styki – rozważ przekaźnik. Gdy element jest tylko "w szeregu" jako zabezpieczenie – częściej będzie to bezpiecznik.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przekaźnik w instalacji samochodowej?
Przekaźnik to elektrycznie sterowany łącznik: ma cewkę (sterowanie) oraz styki (załączanie/rozłączanie obwodu). Pozwala małym prądem sterować większym prądem odbiornika, np. wentylatora, pompy paliwa czy rozrusznika.
Jak rozpoznać przekaźnik na schemacie elektrycznym pojazdu?
Najczęściej widać symbol cewki oraz osobno narysowane styki (NO/NC) powiązane z tą cewką. Charakterystyczne jest też rozdzielenie obwodu sterowania od obwodu mocy: inne przewody wchodzą do cewki, inne do styków.
Dlaczego w samochodzie stosuje się przekaźniki zamiast przełączników?
Przekaźnik ogranicza obciążenie przełącznika i przewodów sterujących. Dzięki temu element sterujący (np. przycisk, moduł) przenosi mały prąd, a duży prąd płynie krótką drogą przez styki przekaźnika, co poprawia niezawodność.
Czym różni się przekaźnik od bezpiecznika na schemacie?
Bezpiecznik jest zabezpieczeniem nadprądowym i na schemacie leży "w szeregu" w torze zasilania. Przekaźnik ma część sterującą (cewkę) i część wykonawczą (styki). Bezpiecznik nie przełącza obwodu sterowaniem.
Czym różni się stacyjka od przekaźnika w układzie elektrycznym?
Stacyjka to mechaniczny łącznik zależny od położenia kluczyka/rozruchu; przełącza obwody bezpośrednio. Przekaźnik działa elektromagnetycznie: cewka pobudza styki, a sterowanie może pochodzić z modułu lub cienkiego przewodu.
Kiedy warto podejrzewać uszkodzenie przekaźnika?
Gdy odbiornik nie działa mimo poprawnego zasilania sterowania lub gdy słychać brak "kliknięcia" przy załączaniu (uwaga: nie zawsze jest słyszalne). Typowe objawy to niestabilna praca odbiornika, grzanie się obudowy lub przepalone styki.
Jakie są typowe miejsca przekaźników w samochodzie?
Najczęściej są w skrzynce bezpieczników/przekaźników w komorze silnika lub w kabinie (np. pod deską). Dokładne położenie zależy od modelu i wersji wyposażenia, dlatego w praktyce korzysta się ze schematów EWD.
Jak sprawdzić przekaźnik prostymi metodami warsztatowymi?
Podstawowo: sprawdzić, czy na cewkę dochodzi sterowanie i masa, a na stykach jest zasilanie. Można też zamienić z takim samym przekaźnikiem (jeśli jest identyczny) lub zmierzyć ciągłość styków po podaniu napięcia na cewkę.
Czy rozdzielacz zapłonu występuje w nowoczesnych autach?
W wielu nowoczesnych silnikach rozdzielacz został zastąpiony przez układy bezrozdzielaczowe (np. cewki zespolone lub cewki na świecę). Dlatego w zadaniach egzaminacyjnych warto kojarzyć go raczej z klasycznymi układami zapłonowymi.
Jak przygotować się do pytań o symbole na schematach MOT.2?
Ćwicz na rzeczywistych schematach instalacji pojazdów: rozpoznawaj elementy po symbolu i połączeniach (zasilanie, masa, sterowanie). Ucz się rodzin elementów: zabezpieczenia (bezpieczniki), łączenie (przekaźniki, przełączniki), odbiorniki (silniki, żarówki).
info

Około 42% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że przekaźnik to element łączeniowy sterowany elektrycznie: cewka (sterowanie) przełącza styki (obwód mocy).
