KWALIFIKACJA ELM3 - CZERWIEC 2007



PYTANIE NR 13.

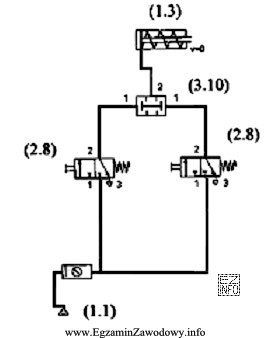

Element oznaczony symbolem 2.8 to
Ilustracja przedstawia schemat pneumatyczny związany z kwalifikacjami zawodowymi w dziedzinie mechatroniki, szczególnie w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "zawór 3/2 z przyciskiem" pasuje do elementu sterującego przepływem powietrza w układzie pneumatycznym, uruchamianego ręcznie. Siłownik jest elementem wykonawczym, blok rozdzielający pełni funkcję dystrybucji mediów, a zawór redukcyjny służy do obniżania i stabilizacji ciśnienia.

Pełne wyjaśnienie:

W układach pneumatycznych elementy oznaczane w dokumentacji (np. numerem "2.8") odpowiadają konkretnym podzespołom na schemacie i/lub w wykazie części. Zawór rozdzielający 3/2 (trójdrogowy, dwupołożeniowy) jest typowym elementem sterującym: w zależności od położenia łączy zasilanie z wyjściem albo odpowietrza wyjście. Wersja z przyciskiem oznacza uruchamianie ręczne, użyteczne np. do testów, ręcznego podania sygnału pneumatycznego lub funkcji serwisowej.

Dlaczego pozostałe odpowiedzi nie pasują do takiej identyfikacji elementu sterującego:

  • "siłownik jednostronnego działania" to element wykonawczy, który zamienia energię sprężonego powietrza na ruch liniowy. Nie jest elementem rozdzielającym drogi przepływu (jak zawór 3/2), tylko odbiornikiem medium.
  • "blok rozdzielający" (np. kolektor/wyspa/manifold) służy do rozprowadzenia zasilania lub podłączenia kilku zaworów/odbiorników. Jest to element infrastruktury połączeń, a nie pojedynczy zawór o funkcji 3/2 z ręcznym uruchamianiem.
  • "zawór redukcyjny" (reduktor ciśnienia) odpowiada za obniżenie i utrzymanie zadanego ciśnienia w gałęzi układu. Nie realizuje typowej funkcji przełączania torów jak zawór rozdzielający 3/2 i zwykle jest identyfikowany jako element regulacji ciśnienia, nie jako sterowanie dwupołożeniowe.

Wskazówka egzaminacyjna: przy pytaniach o identyfikację elementu na schemacie warto pamiętać, że zawory rozdzielające kojarzą się ze sterowaniem kierunkiem/odpowietrzaniem, reduktory z ustawianiem ciśnienia, a siłowniki z ruchem. To rozróżnienie pomaga uniknąć pomyłek nawet wtedy, gdy numeracja elementów w dokumentacji jest mało intuicyjna.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zawór 3/2 w pneumatyce?
Zawór 3/2 to zawór rozdzielający z 3 przyłączami i 2 położeniami. W jednym położeniu zwykle podaje zasilanie na wyjście, a w drugim odcina zasilanie i odpowietrza wyjście. Jest często używany do sterowania prostymi obwodami, np. siłownikiem jednostronnego działania.
Jak działa zawór 3/2 z przyciskiem?
W wersji z przyciskiem przełączenie położenia odbywa się ręcznie. Naciśnięcie przycisku zmienia połączenia wewnątrz zaworu (zasilanie/odpowietrzenie), co pozwala wymusić sygnał pneumatyczny podczas testów, uruchamiania lub czynności serwisowych bez automatyki.
Dlaczego zawór 3/2 myli się z zaworem redukcyjnym?
Oba elementy są "zaworami", ale pełnią inną funkcję. Zawór 3/2 przełącza drogi przepływu, a zawór redukcyjny ustala i stabilizuje ciśnienie. Pomyłka wynika zwykle z kojarzenia nazwy zamiast analizy funkcji elementu w układzie.
Co to jest siłownik jednostronnego działania?
Siłownik jednostronnego działania wykonuje ruch roboczy dzięki doprowadzeniu sprężonego powietrza, a powrót realizuje najczęściej sprężyna lub obciążenie zewnętrzne. Jest elementem wykonawczym (napędowym), a nie sterującym przepływem jak zawór rozdzielający.
Kiedy stosuje się zawór 3/2 w układzie mechatronicznym?
Zawór 3/2 stosuje się m.in. do sterowania siłownikami jednostronnymi, do realizacji prostych sygnałów pneumatycznych, do odpowietrzania gałęzi układu oraz w układach bezpieczeństwa. Jest popularny tam, gdzie potrzebne są dwa stany: zasilanie lub odpowietrzenie.
Jak rozpoznać na schemacie, że element jest zaworem rozdzielającym?
Na schematach zawór rozdzielający jest przedstawiany jako symbol z polami (położeniami) i zaznaczonymi połączeniami między przyłączami. Kluczowe jest odczytanie liczby dróg i położeń (np. 3/2) oraz sposobu sterowania (np. przycisk, cewka). Sama numeracja typu "2.8" wymaga legendy.
Co to jest blok rozdzielający w pneumatyce?
Blok rozdzielający (kolektor/manifold) to element, który ułatwia dystrybucję sprężonego powietrza do wielu odbiorników lub montaż kilku zaworów w jednym miejscu. Zwykle nie pełni roli pojedynczego zaworu przełączającego, tylko porządkuje połączenia i redukuje liczbę przewodów.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu elementów pneumatyki?
Częste błędy to: wybór odpowiedzi po "brzmieniu" zamiast po funkcji, mylenie reduktora z zaworem rozdzielającym, traktowanie siłownika jak elementu sterującego oraz pomijanie informacji o sposobie uruchamiania (np. przycisk vs cewka). Pomaga ćwiczenie czytania schematów z legendą.
Czy numer 2.8 na schemacie zawsze oznacza typ elementu?
Nie. Oznaczenia typu "2.8" są zwykle numeracją elementów w dokumentacji (lista części, zestawienie materiałowe, opis stanowiska) i same w sobie nie mówią o typie podzespołu. Do poprawnej identyfikacji potrzebny jest rysunek z legendą lub wykaz elementów.
Jak przygotować się do pytań o zawory 3/2 na ELM.3?
Warto opanować: różnice między 2/2, 3/2, 5/2, 5/3; sposoby sterowania (przycisk, dźwignia, cewka); podstawowe funkcje (zasilanie, odcięcie, odpowietrzenie) oraz typowe zastosowania w sterowaniu siłownikami. Najlepiej ćwiczyć na schematach i prostych układach na stanowisku.
info

To pytanie poprawnie rozwiązuje 42% zdających egzamin. trudne

Według specjalistów z branży: "Odpowiedź "zawór 3/2 z przyciskiem" pasuje do elementu sterującego przepływem powietrza w układzie pneumatycznym, uruchamianego ręcznie."

Materiały:

  • Materiały dydaktyczne z pneumatyki: symbole i działanie zaworów rozdzielających 2/2, 3/2, 5/2, 5/3
  • Instrukcje producentów aparatury pneumatycznej (karty katalogowe zaworów z uruchamianiem ręcznym)
  • Zestawy ćwiczeń: identyfikacja elementów na schematach i przypisanie ich funkcji w układzie
