KWALIFIKACJA ELM3 - CZERWIEC 2014 (test 2)



PYTANIE NR 40.

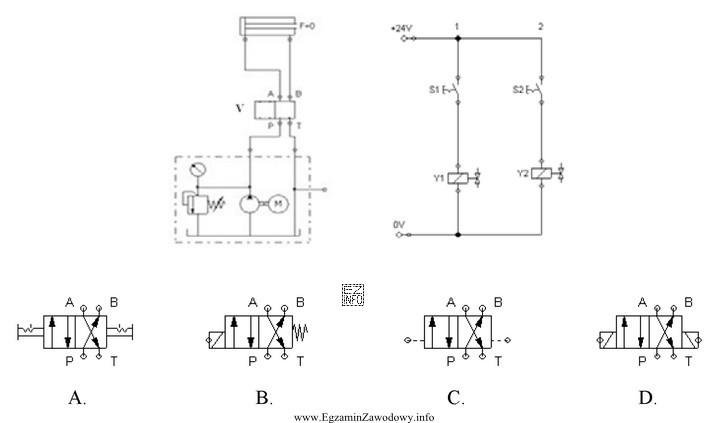

Wskaż zawór, który należy zastosować, jako zawór rozdzielający V.
Wskaż zawór, który należy zastosować, jako zawó
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zawór rozdzielający V powinien być sterowany elektrycznie, co jest zgodne z przedstawionym schematem elektro-pneumatycznym. Zawór oznaczony jako "D" jest sterowany elektrycznie, co widać po symbolach cewek na jego schemacie. Pozostałe zawory nie mają takich oznaczeń, więc nie są sterowane elektrycznie.
