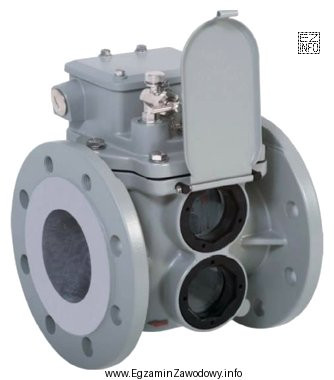

Element z ilustracji to przekaźnik Buchholza (gazowo‑przepływowy), montowany w przewodzie łączącym kadź transformatora olejowego z konserwatorem. Jest to zabezpieczenie mechaniczne, które "widzi" wyłącznie to, co dzieje się w obiegu oleju, a nie stan połączeń elektrycznych na zewnątrz.
Dlaczego poprawna jest odpowiedź: przerwy w uziemieniu?
Przerwa w uziemieniu to uszkodzenie obwodu ochronnego/połączeń wyrównawczych. Przekaźnik Buchholza nie mierzy ciągłości przewodów ani rezystancji uziomu, więc nie wykrywa i nie ogranicza skutków takiej awarii. Do tego służą inne środki (kontrola połączeń, zabezpieczenia elektryczne, pomiary).
Dlaczego pozostałe odpowiedzi są błędne?
- Zwarcia międzyzwojowe – powodują gwałtowne zjawiska wewnętrzne i szybki przepływ oleju; przekaźnik może zadziałać w torze "wyłączenie".
- Obniżenie poziomu oleju w kadzi – spadek poziomu oleju wpływa na warunki pracy przekaźnika (komory/pływaki), co może wywołać sygnał alarmowy.
- Rozkład termiczny izolacji stałej – w wyniku przegrzewania powstają gazy rozpuszczone w oleju, które mogą się gromadzić w przekaźniku i uruchomić alarm; próbkę gazu można pobrać do analizy.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się uziemienie, a w pytaniu rozpoznajesz Buchholza, pamiętaj: Buchholz = gazy/przepływ/poziom oleju, a nie ochrona przeciwporażeniowa.
