KWALIFIKACJA INF9 - CZERWIEC 2019



PYTANIE NR 7.
Element przedstawiony na rysunku stosuje się do

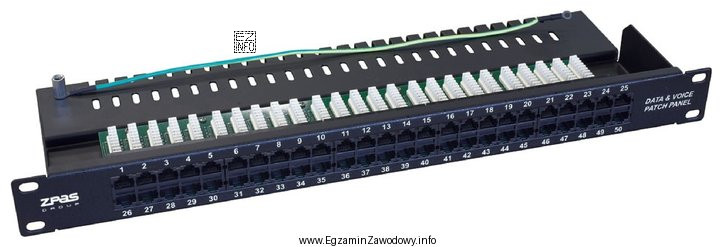

Ilustracja przedstawia panel krosowy, który jest elementem używanym do zakańczania kabli okablowania strukturalnego, co jest
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "zakańczania kabli okablowania strukturalnego" pasuje do osprzętu pasywnego służącego do zakończeń toru (np. w punkcie abonenckim lub dystrybucyjnym).
Pozostałe opcje dotyczą innych funkcji: magazynowania zapasu kabla, urządzeń aktywnych do konwersji sygnału albo elementów ochrony przeciwprzepięciowej.

Pełne wyjaśnienie:

W okablowaniu strukturalnym wiele elementów ma charakter pasywny, czyli nie przetwarza sygnału elektronicznie, lecz zapewnia poprawne połączenie i zakończenie toru transmisyjnego. Do tej grupy należą m.in. elementy używane do zakańczania kabli (tworzenia zakończeń żył, punktu przyłączeniowego lub połączenia krosowego). Dlatego odpowiedź "zakańczania kabli okablowania strukturalnego" jest właściwa dla elementu, którego zadaniem jest zakończenie kabla i umożliwienie jego dołączenia do instalacji.

Dlaczego pozostałe odpowiedzi są błędne?

  • "przechowywania zapasu kabla" dotyczy rozwiązań organizacyjnych (np. miejsca na rezerwę długości, prowadzenia w zapasie, elementów porządkowania), a nie typowego osprzętu zakończeniowego toru.
  • "konwertowania sygnałów sieciowych" jest funkcją urządzeń aktywnych (np. konwerterów mediów), które wymagają elektroniki i zwykle zasilania. Osprzęt do zakańczania kabli nie realizuje konwersji.
  • "ochrony przepięciowej łączy" odnosi się do elementów ochronnych przeciwprzepięciowych. Taki element ma inne zadanie (odprowadzenie energii przepięcia) i zwykle jest dobierany do konkretnych zagrożeń oraz warunków instalacji.

Wskazówka egzaminacyjna: najpierw zdecyduj, czy element na rysunku wygląda na pasywny osprzęt połączeniowy (zakończenia/łączenie), czy na urządzenie aktywne (konwersja) albo element ochronny (przepięcia). To szybko zawęża właściwą funkcję.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zakańczanie kabli w okablowaniu strukturalnym?
Zakańczanie kabli to wykonanie poprawnego zakończenia żył i przygotowanie punktu przyłączeniowego, aby kabel mógł być trwale włączony do instalacji (np. w gnieździe abonenckim lub w punkcie dystrybucyjnym). Kluczowe jest zachowanie kolejności żył i jakości kontaktu.
Jak odróżnić element pasywny od konwertera sygnału w sieci?
Element pasywny zwykle nie wymaga zasilania i nie przetwarza sygnału elektronicznie (służy do łączenia/zakończeń). Konwerter sygnału to urządzenie aktywne: ma elektronikę, często diody sygnalizacyjne i wymaga zasilania, bo zmienia medium lub format transmisji.
Dlaczego poprawne zakończenie kabla ma znaczenie dla jakości łącza?
Zakończenie wpływa na parametry transmisyjne: ciągłość połączeń, przesłuchy i tłumienie. Błędy (np. zbyt duże rozkręcenie par, zgniecenie żył, złe ułożenie) mogą powodować spadek prędkości, niestabilność połączenia lub błędy w pomiarach toru.
Jakie błędy najczęściej popełnia się przy zakańczaniu skrętki?
Typowe błędy to: pomylenie kolejności żył, zbyt długie odkręcenie par, uszkodzenie izolacji przy zdejmowaniu powłoki, niedociśnięcie żył w złączu oraz brak kontroli po zakończeniu (brak testu ciągłości i mapy połączeń). Te błędy skutkują awariami lub gorszymi parametrami.
Co oznacza "przechowywanie zapasu kabla" w instalacji telekomunikacyjnej?
To pozostawienie rezerwy długości kabla w odpowiednim miejscu, aby ułatwić przyszłe prace serwisowe (np. ponowne zakończenie, zmianę punktu). Zapas powinien być ułożony tak, by nie pogarszać parametrów (bez ostrych zagięć i nadmiernego ścisku).
Kiedy stosuje się ochronę przepięciową łączy telekomunikacyjnych?
Ochronę przepięciową stosuje się tam, gdzie łącza mogą być narażone na przepięcia (np. długie odcinki prowadzone na zewnątrz, strefy zwiększonego ryzyka wyładowań). Jej celem jest ograniczenie skutków przepięć dla urządzeń i instalacji.
Jak sprawdzić, czy zakończenie kabla jest wykonane poprawnie?
Najpierw wykonuje się kontrolę wizualną (ułożenie żył, brak uszkodzeń), a następnie testy miernikiem: ciągłość, mapa połączeń, wykrycie zwarć/rozwarć. W bardziej wymagających zadaniach wykonuje się też pomiary parametrów toru, aby potwierdzić spełnienie wymagań.
Jakie narzędzia są potrzebne do zakańczania kabli strukturalnych?
Zależnie od osprzętu mogą być potrzebne: narzędzia do zdejmowania izolacji, narzędzia do osadzania żył, zaciskarka do odpowiednich wtyków oraz tester okablowania. Ważne jest też przestrzeganie instrukcji montażu danego elementu zakończeniowego.
Dlaczego uczniowie mylą konwersję sygnału z zakończeniem kabla?
Obie czynności kojarzą się z "podłączaniem sieci", ale mają inną naturę: zakończenie jest mechaniczno-elektrycznym wykonaniem połączenia na żyłach, a konwersja to przetwarzanie sygnału przez elektronikę. W zadaniach obrazkowych mylące bywa podobieństwo obudów i złączy.
Jak przygotować się do zadań z rozpoznawania elementów na rysunku na INF.1?
Warto uczyć się na zdjęciach i schematach: osprzęt pasywny (zakończenia, łączenie), elementy organizacji kabli oraz urządzenia aktywne. Pomaga też kojarzenie funkcji: "zasilanie/diody" sugerują aktywność, a "zaciski/tor żył" często wskazują na zakończenia lub łączenie.
info

To pytanie poprawnie rozwiązuje 65% zdających egzamin. średnie

Źródła:

  • ISO/IEC 11801-1:2017, Information technology — Generic cabling for customer premises — Part 1: General requirements
  • ANSI/TIA-568.2-D:2018, Balanced Twisted-Pair Telecommunications Cabling and Components Standard

Materiały:

  • Materiały dydaktyczne z zakresu okablowania strukturalnego (pasywne elementy sieci)
  • Instrukcje producentów osprzętu do zakańczania kabli (karty katalogowe, instrukcje montażu)
  • Podstawy sieci komputerowych: różnice między elementami pasywnymi i aktywnymi
