KWALIFIKACJA BUD2 - CZERWIEC 2018



PYTANIE NR 6.

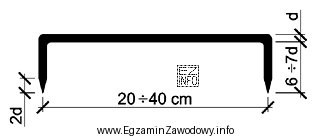

Element przedstawiony na rysunku to
Ilustracja przedstawia klamrę, która jest elementem konstrukcyjnym używanym w zawodzie cieśli.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "klamra", ponieważ nazwa ta odpowiada elementowi przedstawionemu graficznie jako typowy łącznik/mocowanie o charakterystycznym kształcie klamry. Pozostałe opcje odnoszą się do innych typów elementów (trzpieni i zakotwień), różniących się budową oraz funkcją.

Pełne wyjaśnienie:

W tym typie zadania kluczowe jest rozpoznanie elementu na podstawie jego kształtu i przeznaczenia. Odpowiedź "klamra" pasuje do elementu, który w praktyce ciesielskiej służy do ściągania, mocowania lub doraźnego łączenia elementów (np. w pracach montażowych i przy stabilizacji położenia).

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Sworzeń" to zwykle element w formie trzpienia stosowany jako oś, łącznik przegubowy lub zabezpieczenie połączenia; jego typowy wygląd to walcowy trzpień, często z otworem pod zawleczkę lub z łbem.
  • "Kotew" jest elementem przeznaczonym do zakotwienia w innym materiale (np. w betonie lub murze) i przenoszenia sił na podłoże. W rysunkach często kojarzy się z częścią osadzaną/wklejaną/rozporową, a nie z prostą klamrą zaciskową.
  • "Bolec" to również trzpień/pin (zwykle krótki) służący do ustalania położenia lub przenoszenia sił ścinających; z definicji nie jest elementem o kształcie obejmy/klamry.

Wskazówka egzaminacyjna: przy pytaniach obrazkowych nie opieraj się wyłącznie na brzmieniu nazwy. Najpierw oceń, czy element wygląda jak trzpień (sworzeń/bolec), czy jak zakotwienie (kotew), czy jak element obejmujący/ściskający (klamra). Taka sekwencja porównania ogranicza pomyłki wynikające z podobieństwa terminów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest klamra w robotach ciesielskich?
Klamra to element stosowany do ściągania lub mocowania elementów (najczęściej drewnianych) poprzez obejmowanie i docisk. W praktyce rozpoznaje się ją po kształcie "obejmy" lub "klamry", a nie po formie trzpienia. Na egzaminie liczy się dopasowanie nazwy do geometrii z rysunku.
Jak odróżnić klamrę od sworznia na rysunku?
Sworzeń zwykle wygląda jak walcowy trzpień (oś) przechodzący przez otwór i pracujący w połączeniu przegubowym. Klamra ma kształt obejmujący i zaciskowy (bardziej "U"/"C" niż "pręt"). Patrz na to, czy element ma funkcję docisku/obejmowania czy funkcję osi/trzpienia.
Dlaczego kotew nie jest tym samym co klamra?
Kotew służy do przeniesienia obciążeń na podłoże (np. beton, mur) i jest projektowana jako element zakotwienia. Klamra jest elementem mocującym/ściągającym, najczęściej działającym przez docisk i obejmowanie. Różnią się przeznaczeniem, sposobem pracy oraz typowym kształtem na rysunku.
Co oznacza bolec i kiedy się go stosuje w ciesielstwie?
Bolec to trzpień (pin) używany do ustalania położenia elementów lub przenoszenia sił ścinających w złączu. W konstrukcjach drewnianych spotkasz go m.in. w połączeniach, gdzie ważne jest pozycjonowanie. Na rysunkach bolec jest "prętowy", a nie obejmujący jak klamra.
Jakie są typowe błędy przy rozpoznawaniu łączników na ilustracji?
Najczęstszy błąd to wybór nazwy na podstawie skojarzenia, a nie na podstawie kształtu (np. "sworzeń" brzmi technicznie). Drugi błąd to pomijanie funkcji: elementy trzpieniowe (sworzeń, bolec) myli się z elementami dociskowymi (klamra). Pomaga porównanie: trzpień vs obejma vs zakotwienie.
Czy w zadaniach obrazkowych trzeba znać zastosowanie elementu, czy wystarczy wygląd?
Najpewniejsza metoda to połączenie obu rzeczy: wyglądu i typowej funkcji. Sam wygląd bywa mylący przy podobnych elementach, a sama funkcja bez rysunku też bywa zbyt ogólna. Na egzaminie najlepiej najpierw sklasyfikować element (trzpień/obejma/kotwienie), a dopiero potem wybrać nazwę.
Jak przygotować się do rozpoznawania klamer, kotew i sworzni na egzamin?
Skuteczne jest uczenie się na zdjęciach i rysunkach z podpisami: porównuj elementy parami (klamra vs sworzeń, kotew vs bolec). Dodatkowo ćwicz krótkie opisy: "do czego służy" i "jak wygląda". Taki trening redukuje pomyłki wynikające z podobieństwa nazw.
Kiedy w praktyce ciesielskiej stosuje się kotwy?
Kotwy stosuje się, gdy element drewniany musi zostać trwale połączony z innym podłożem lub elementem konstrukcji, np. z betonem albo murem, aby przenieść siły (wyrywanie, ścinanie). To inna sytuacja niż doraźne ściąganie lub docisk, gdzie typowe są rozwiązania klamrowe.
Jak rozpoznać, że element jest trzpieniem (sworzeń/bolec)?
Trzpień na rysunku to zwykle element walcowy lub prętowy, który przechodzi przez otwory i pracuje osiowo. Często ma łeb, rowek lub miejsce na zabezpieczenie (np. zawleczkę). Jeśli element bardziej "przechodzi przez coś" niż "obejmuje coś", to zwykle nie jest klamrą.
Czy nazwy klamra, sworzeń i bolec bywają mylone na budowie?
Tak, bo wszystkie dotyczą elementów łączeniowych, a ich nazwy brzmią podobnie technicznie. Na egzaminie trzeba jednak trzymać się rozróżnienia: "klamra" to obejma/docisk, a "sworzeń" i "bolec" to trzpienie. Pomaga skojarzenie: klamra "łapie", trzpień "przechodzi".
info

To pytanie poprawnie rozwiązuje 69% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że poprawna jest odpowiedź "klamra", ponieważ nazwa ta odpowiada elementowi przedstawionemu graficznie jako typowy łącznik/mocowanie o charakterystycznym kształcie klamry.

Materiały:

  • Katalogi i karty techniczne producentów złączy ciesielskich (działy: klamry, kotwy, łączniki)
  • Podstawy rysunku technicznego w budownictwie (rozpoznawanie elementów na rysunkach)
  • Materiały dydaktyczne szkół/CKZ z zakresu robót ciesielskich i łączników
