KWALIFIKACJA BUD13 - STYCZEŃ 2020 (test 2)

PYTANIE NR 39.

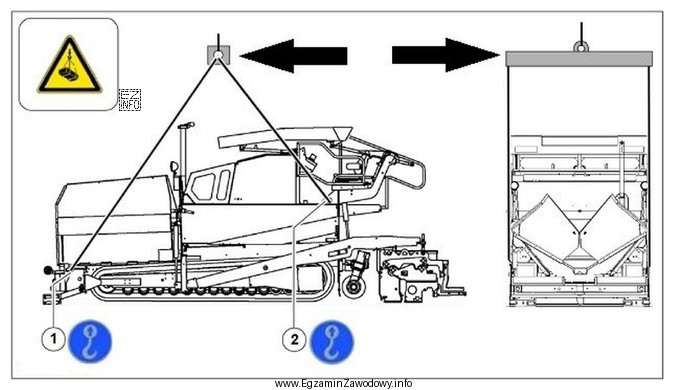

Element wskazany strzałkami na rysunku przedstawiającym załadunek maszyny drogowej za pomocą dźwigu to
Ilustracja przedstawia załadunek maszyny drogowej za pomocą dźwigu.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Trawers to belka/element pośredni stosowany przy podnoszeniu ładunków, który rozdziela obciążenie na cięgna i stabilizuje podnoszony obiekt. Zawiesie to zwykle cięgna (linowe/łańcuchowe/pasowe), a hak jest elementem końcowym dźwigu. Kołowrotek nie jest typowym elementem tego zestawu.

Pełne wyjaśnienie:

W układzie podnoszenia ładunku przez dźwig występują różne elementy, które łatwo pomylić, jeśli nie rozróżnia się ich funkcji. Poprawna odpowiedź to "trawers", ponieważ trawers jest sztywnym elementem pośrednim (najczęściej belką) używanym do bezpiecznego podnoszenia ładunków o większych gabarytach lub z rozstawionymi punktami podwieszenia. Jego rolą jest rozdzielenie sił na kilka cięgien oraz poprawa stabilności ładunku podczas podnoszenia i załadunku.

Odpowiedź "zawiesie" jest nieprawidłowa, bo zawiesie oznacza zwykle cięgna (np. linowe, łańcuchowe albo pasowe) łączące hak z ładunkiem lub z trawersem. W praktyce zawiesie może współpracować z trawersem, ale nie jest tym samym elementem co belka rozdzielająca obciążenie.

Odpowiedź "hak" także jest nieprawidłowa: hak to element roboczy dźwigu służący do podczepienia zawiesia lub trawersu. Na rysunkach hak bywa bardzo widoczny, co sprzyja błędowi wyboru "najbardziej znanego" elementu, jednak strzałki w tego typu zadaniach często wskazują element pośredni, a nie końcówkę dźwigu.

Odpowiedź "kołowrotek" nie pasuje do typowego zestawu osprzętu do podnoszenia przy załadunku maszyn drogowych dźwigiem. Kołowrotek kojarzy się z mechanizmem zwijania/napinania, a nie z klasycznym układem: hak–zawiesia–trawers–ładunek.

Wskazówka egzaminacyjna: zapamiętaj funkcje. Hak "zaczepia", zawiesie "wisi i łączy", a trawers "rozstawia punkty i rozdziela siły".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Trawers to sztywny element (zwykle belka) stosowany między hakiem dźwigu a zawiesiami/ładunkiem. Ułatwia podnoszenie, bo rozdziela siły na kilka cięgien i pozwala zachować właściwą geometrię zawieszenia, co zmniejsza ryzyko przechyłu lub uszkodzeń.
Trawers jest belką/ramą, która rozstawia punkty podwieszenia i rozdziela obciążenie. Zawiesie to cięgna (linowe, łańcuchowe, pasowe) służące do podczepienia ładunku. Często współpracują, ale pełnią inne funkcje w układzie podnoszenia.
Hak jest elementem bardzo charakterystycznym i zwykle dobrze widocznym, więc działa "efekt rozpoznawalności". Trawers bywa pokazany jako prosta belka i może wyglądać niepozornie. Na egzaminie trzeba patrzeć, co wskazują strzałki: końcówkę dźwigu czy element pośredni.
Zawiesie to osprzęt z cięgien, którym podczepia się ładunek do haka dźwigu lub do trawersu. W praktyce operator spotyka zawiesia przy załadunku i rozładunku maszyn (np. frezarki, walca), gdy maszyna jest przemieszczana przez dźwig lub żuraw.
Trawers stosuje się, gdy ładunek ma kilka punktów podwieszenia daleko od siebie, jest długi/szeroki albo wymaga utrzymania stabilnej pozycji. Sama praca na zawiesiach bez trawersu może powodować zbyt duże kąty cięgien, ściąganie ładunku do środka i większe ryzyko przechyłu.
Typowy zestaw to: hak dźwigu, elementy łączeniowe (np. ogniwa), zawiesia (linowe/łańcuchowe/pasowe) oraz ewentualnie trawers, gdy potrzebny jest rozstaw punktów podwieszenia. Do tego dochodzą punkty zaczepowe na ładunku (ucha, uchwyty transportowe).
Bo wpływa na bezpieczeństwo i komunikację. Gdy zespół używa tych samych, precyzyjnych nazw, łatwiej wydać jasne polecenia (np. co wymienić, co sprawdzić, co jest uszkodzone). Błędne nazwanie elementu może prowadzić do złego doboru osprzętu.
Najczęściej wybierany jest "hak", bo jest najbardziej znany, albo "zawiesie", bo jest pojęciem ogólnym. Uczniowie pomijają funkcję trawersu jako belki rozdzielającej obciążenie. Pomaga nawyk: najpierw ustal, czy wskazany element jest sztywny (trawers) czy giętki (zawiesie).
Nie jest to standardowa nazwa elementu zestawu: hak–zawiesia–trawers–ładunek. "Kołowrotek" kojarzy się raczej z mechanizmem zwijania lub napinania. W zadaniach egzaminacyjnych dotyczących podnoszenia i załadunku zwykle rozróżnia się hak, zawiesie i trawers.
Ćwicz na zdjęciach i rysunkach: wskazuj i nazywaj elementy układu podnoszenia oraz opisuj ich funkcję jednym zdaniem. Ucz się rozróżniania po cechach: sztywne/giętkie, element końcowy/pośredni. Na egzaminie czytaj uważnie, co dokładnie wskazują strzałki.
info

Statystycznie 52% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Trawers to belka/element pośredni stosowany przy podnoszeniu ładunków, który rozdziela obciążenie na cięgna i stabilizuje podnoszony obiekt."

Źródła:

  • Wikipedia (PL): "Trawers (dźwignice)" – https://pl.wikipedia.org/wiki/Trawers (d%C5%BAwignice) - dostęp 2026-03-01
  • Wikipedia (PL): "Zawiesie" – https://pl.wikipedia.org/wiki/Zawiesie - dostęp 2026-03-01
  • Wikipedia (PL): "Hak (urządzenie)" – https://pl.wikipedia.org/wiki/Hak_(urz%C4%85dzenie) - dostęp 2026-03-01

Materiały:

  • Instrukcje producentów osprzętu do podnoszenia (trawersy, zawiesia) – zasady użytkowania i oznaczenia
  • Materiały szkoleniowe z zakresu bezpiecznego podnoszenia ładunków i współpracy z dźwignicami
  • Atlas/ilustracje osprzętu dźwignicowego używanego na budowie i w transporcie maszyn
