KWALIFIKACJA BUD13 - STYCZEŃ 2020 (test 2)



PYTANIE NR 3.

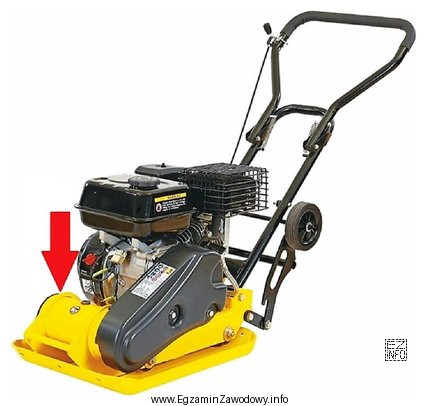

Na rysunku przedstawiającym urządzenie drogowe strzałką wskazano
Ilustracja przedstawia urządzenie drogowe, które jest zagęszczarką płytową.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Zespół wibratora" to układ odpowiedzialny za wytwarzanie drgań roboczych, które służą do zagęszczania podłoża lub materiału. Na rysunkach urządzeń wibracyjnych jest to zwykle wyodrębniony zespół przy elemencie roboczym, a nie silnik czy zbiornik paliwa. "Płyta wibracyjna" to element roboczy, a nie mechanizm wzbudzający drgania.

Pełne wyjaśnienie:

W urządzeniach drogowych wykorzystujących drgania (np. zagęszczarki, walce wibracyjne) kluczową funkcją roboczą jest wytworzenie i przeniesienie wibracji na element roboczy stykający się z gruntem lub warstwą kruszywa/asfaltu. Za samo generowanie drgań odpowiada zespół wibratora (układ wzbudzający), dlatego jego identyfikacja na rysunku jest typowym zadaniem egzaminacyjnym.

Odpowiedź "zespół wibratora." jest poprawna, gdy strzałka wskazuje część związaną z mechanizmem wibracji (np. obudowę/komorę wibratora, elementy wzbudzające drgania). To nie jest to samo co element roboczy (płyta/bęben), który jedynie odbiera i przekazuje drgania na podłoże.

Dlaczego pozostałe odpowiedzi są błędne w takim rozpoznaniu?

  • "silnik spalinowy." – to źródło napędu, ale nie musi być bezpośrednio elementem wzbudzającym drgania; silnik zwykle jest wyraźnie rozpoznawalny jako większy zespół napędowy.
  • "płytę wibracyjną." – płyta jest elementem roboczym stykającym się z gruntem; samo wskazanie "zespół wibratora" dotyczy mechanizmu generującego wibracje, a nie płyty jako części roboczej.
  • "zbiornik paliwa." – pełni funkcję magazynowania paliwa i jest elementem pomocniczym; nie jest związany z wytwarzaniem drgań roboczych.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się zarówno element roboczy ("płyta…") jak i mechanizm ("zespół wibratora"), warto rozróżnić: co wibruje (element roboczy) oraz co wytwarza drgania (wibrator).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zespół wibratora w maszynach drogowych?
Zespół wibratora to układ, który wytwarza drgania robocze wykorzystywane do zagęszczania podłoża lub mieszanki. Drgania są następnie przekazywane na element roboczy (np. płytę lub bęben). W praktyce awarie wibracji często wskazują właśnie na problem w tym zespole.
Jak odróżnić płytę wibracyjną od zespołu wibratora na rysunku?
Płyta wibracyjna to element roboczy stykający się z gruntem (duża, płaska część na dole). Zespół wibratora to mechanizm wewnętrzny/pośredni odpowiedzialny za wzbudzanie drgań, zwykle umieszczony nad płytą lub w jej obudowie i nie wygląda jak sama płyta.
Dlaczego silnik spalinowy nie jest tym samym co zespół wibratora?
Silnik spalinowy dostarcza mocy do napędu urządzenia, ale nie jest elementem, który bezpośrednio wytwarza drgania robocze. Drgania generuje osobny układ (wibrator), który może być napędzany przez silnik np. paskiem, sprzęgłem lub przekładnią.
Jaką funkcję pełni układ wibracyjny w robotach ziemnych?
Układ wibracyjny zwiększa skuteczność zagęszczania gruntu lub kruszywa poprzez cykliczne drgania, które ułatwiają przemieszczanie ziaren i redukcję pustek. Dzięki temu szybciej osiąga się wymaganą gęstość i nośność warstwy, co jest kluczowe w budowie dróg.
Kiedy na egzaminie najczęściej myli się wibrator z płytą?
Najczęściej wtedy, gdy w odpowiedziach występują podobnie brzmiące nazwy ("płyta wibracyjna" i "zespół wibratora"). Uczniowie wybierają "płytę", bo kojarzy się z wibracjami, ale pytanie dotyczy zwykle mechanizmu wzbudzającego drgania, nie elementu stykającego się z gruntem.
Gdzie zwykle znajduje się zbiornik paliwa w urządzeniu drogowym?
Zbiornik paliwa jest zazwyczaj umieszczony w górnej części maszyny, w pobliżu silnika, aby ułatwić tankowanie i prowadzenie przewodów paliwowych. Jest to element pomocniczy, a nie roboczy, więc zwykle nie jest zintegrowany z częścią odpowiedzialną za wibracje.
Jakie objawy awarii mogą wskazywać na problem z wibratorem?
Typowe objawy to brak wibracji mimo pracy silnika, wyraźnie słabsze drgania, nietypowe hałasy (stuki, tarcie) lub nadmierne drgania przenoszone na uchwyt/ramę. W praktyce wymaga to sprawdzenia elementów układu wzbudzania drgań, mocowań i napędu wibratora.
Czy element roboczy zawsze wibruje w zagęszczarce?
W maszynach wibracyjnych element roboczy (np. płyta) jest tym, na co przekazywane są drgania, ale w niektórych urządzeniach można wyłączyć wibrację lub pracować w trybie bezwibracyjnym. Na egzaminie kluczowe jest rozróżnienie: kto generuje drgania (wibrator) i kto je przekazuje (element roboczy).
Jak przygotować się do pytań z rozpoznawania części maszyn na rysunkach?
Ćwicz na różnych rysunkach i zdjęciach: najpierw nazwij główne zespoły (silnik, zbiornik, element roboczy), a potem elementy funkcjonalne (wibrator, przekładnia). Pomaga też tworzenie własnych notatek z opisem funkcji: "napędza", "magazynuje", "zagęszcza", "wytwarza drgania".
Jakie pytanie zadać sobie, by nie pomylić odpowiedzi na egzaminie?
Zadaj sobie dwa krótkie pytania: "Co robi ten element?" i "Czy to część napędu, czy część robocza?". Jeśli odpowiedź dotyczy wytwarzania drgań, szukaj mechanizmu (wibrator). Jeśli dotyczy kontaktu z gruntem, to zwykle element roboczy (np. płyta).
