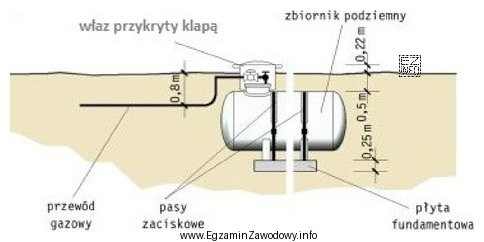

Pytanie dotyczy uzbrojenia podziemnego zbiornika LPG i wskazuje konkretne miejsce montażu: właz przykryty klapą. Jest to strefa, do której zapewnia się dostęp na potrzeby eksploatacji (obsługa) i kontroli parametrów pracy instalacji.
Poprawny zestaw: zawory odcinające, reduktor i manometr wynika z funkcji tych elementów:
- Zawory odcinające umożliwiają szybkie przerwanie przepływu (np. na czas serwisu lub w sytuacji awaryjnej). Muszą być dostępne.
- Reduktor odpowiada za dostosowanie ciśnienia do wymagań dalszej części instalacji. Jest elementem regulacyjnym, którego stan i praca powinny być możliwe do sprawdzenia.
- Manometr służy do kontroli ciśnienia, więc jego umieszczenie w miejscu dostępnym pozwala na bieżący odczyt podczas przeglądu/uruchomienia.
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- "Zawór wydmuchowy i odcinający" – zestaw jest niepełny, bo nie uwzględnia elementów kontroli i regulacji (reduktor, manometr), które są typowe dla obsługowej części uzbrojenia.
- "Jedynie zawory odcinające" – to nadmierne uproszczenie; samo odcięcie nie zapewnia kontroli parametrów pracy ani redukcji ciśnienia.
- "Zawór odcinający, zawór upustowy bezpieczeństwa i termometr" – zawór bezpieczeństwa i termometr mogą występować w instalacjach, ale nie stanowią typowego kompletu "we włazie" w rozumieniu tego rysunku; ponadto brakuje tu reduktora i manometru, kluczowych dla regulacji i odczytu ciśnienia.
Wskazówka egzaminacyjna: w zadaniach "z rysunku" najpierw ustal miejsce montażu (właz/komora/obudowa), a potem dobierz elementy, które w tym miejscu muszą być obsługiwane lub odczytywane.
