KWALIFIKACJA INF2 - STYCZEŃ 2019 (test 2)

Topologia fizyczna opisuje rzeczywisty układ połączeń kablowych (kto z kim jest połączony), a nie sposób przepływu ramek w protokołach. W topologii hierarchicznej (często nazywanej też drzewiastą) elementy sieci są zorganizowane warstwowo: urządzenie "wyżej" w strukturze łączy urządzenia "niżej", a te mogą łączyć kolejne. Na schemacie rozpoznaje się ją po rozgałęzieniach i poziomach, a nie po jednym centralnym punkcie.

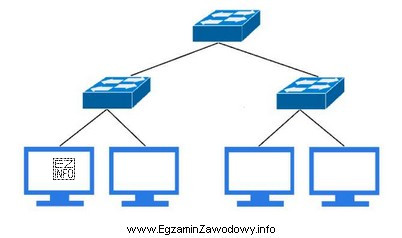

• "hierarchiczna." jest poprawna, gdy rysunek przedstawia układ typu drzewo: węzeł nadrzędny → węzły pośrednie → węzły końcowe.
• "magistrali." byłaby właściwa, gdyby wszystkie urządzenia były dołączone do jednego wspólnego medium (jednej "linii"/szyny) i komunikacja opierała się na tym wspólnym odcinku. W hierarchii widać rozdzielenie na gałęzie i punkty pośrednie.
• "gwiazdy." pasuje do sytuacji, gdy wszystkie węzły są podłączone bezpośrednio do jednego centralnego urządzenia (np. przełącznika). Jeśli na rysunku występują węzły pośrednie, które same pełnią rolę "centrów" dla kolejnych urządzeń, to nie jest to prosta gwiazda.
• "gwiazdy rozszerzonej." bywa mylona z hierarchiczną, bo wizualnie też może tworzyć rozgałęzienia. Różnica interpretacyjna polega na tym, że w gwieździe rozszerzonej myśli się o "rozbudowie gwiazdy" przez dołączanie kolejnych urządzeń centralnych, natomiast w hierarchii kluczowa jest koncepcja poziomów nadrzędności/podrzędności (warstw). Na egzaminie zazwyczaj rozróżnia się je właśnie przez wskazanie struktury drzewa jako topologii hierarchicznej.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź na rysunku, czy istnieje jeden wspólny odcinek (magistrala), jedno centrum dla wszystkich (gwiazda), czy kilka centrów w układzie poziomów (hierarchia/drzewo).
