Topologia mesh (siatki) charakteryzuje się tym, że węzły sieci mają wiele połączeń (łączy) między sobą. W pełnej siatce każdy węzeł ma bezpośrednie połączenie z każdym innym, a w praktyce często spotyka się także częściową siatkę (np. w rdzeniu sieci lub między przełącznikami), gdzie tylko wybrane węzły są połączone wieloma drogami. Kluczową cechą mesh jest redundancja – awaria pojedynczego łącza zwykle nie przerywa komunikacji, bo istnieją trasy alternatywne.

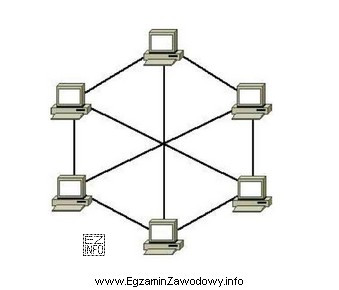

Odpowiedź "mesh" jest poprawna, jeżeli na rysunku widać, że węzły nie są połączone wyłącznie jednym wspólnym medium ani nie tworzą tylko jednego zamkniętego obwodu, lecz posiadają liczne połączenia wzajemne.
Dlaczego pozostałe odpowiedzi nie pasują do topologii siatki:
- "star" (gwiazda) wymaga, aby wszystkie urządzenia końcowe łączyły się do jednego punktu centralnego (np. przełącznika). Jeśli na schemacie występują liczne połączenia między węzłami z pominięciem jednego centrum, to nie jest klasyczna gwiazda.
- "ring" (pierścień) oznacza połączenie węzłów w zamkniętą pętlę, gdzie każdy węzeł ma zwykle połączenia tylko z dwoma sąsiadami. Dodatkowe połączenia "na skróty" lub wielokrotne łącza między wieloma parami węzłów przeczą definicji pierścienia.
- "bus" (magistrala) zakłada jedno wspólne medium transmisyjne, do którego podłączone są węzły. Schemat magistrali ma charakter "linii" z odgałęzieniami, a nie sieci wielu połączeń krzyżowych.
Wskazówka egzaminacyjna: aby rozpoznać topologię, policz typowe połączenia na węzeł. W gwieździe węzły końcowe mają zwykle jedno połączenie do centrum, w pierścieniu po dwa do sąsiadów, w magistrali jedno do wspólnego medium, a w mesh często więcej niż dwa oraz występują ścieżki alternatywne.
