KWALIFIKACJA INF8 - STYCZEŃ 2021 (test 2)



PYTANIE NR 5.

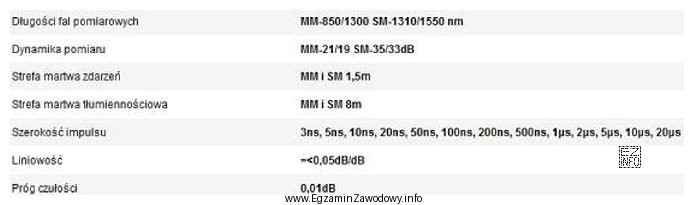

Fragment specyfikacji technicznej opisuje
Ilustracja przedstawia fragment specyfikacji technicznej, który może być częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Reflektometr OTDR służy do pomiarów i diagnostyki torów światłowodowych metodą reflektometrii w dziedzinie czasu. Typowa specyfikacja OTDR odnosi się do parametrów pomiaru włókna (np. pracy na określonych długościach fali i analizy zdarzeń na trasie). To odróżnia go od TDR (miedź), analizatora IP i testera xDSL.

Pełne wyjaśnienie:

Reflektometr OTDR (Optical Time Domain Reflectometer) jest przyrządem przeznaczonym do diagnostyki i pomiarów torów światłowodowych. W praktyce technik teleinformatyk wykorzystuje OTDR do oceny jakości instalacji optycznej oraz do lokalizowania zdarzeń na trasie, takich jak złącza, spawy, mikrozgięcia czy uszkodzenia. Urządzenie wysyła krótkie impulsy świetlne do włókna i analizuje sygnał powracający (rozproszenie/odbicia), tworząc tzw. ślad OTDR.

Odpowiedź "reflektometr OTDR" jest właściwa wtedy, gdy fragment specyfikacji dotyczy pomiarów w medium optycznym i parametrów typowych dla reflektometrii światłowodowej (konfiguracja pomiaru i cechy istotne dla oceny trasy).

Pozostałe odpowiedzi nie pasują do takiej specyfikacji:

  • "analizator IP" dotyczy warstwy sieciowej i ruchu IP (adresacja, opóźnienia, przepustowość, pakiety), a nie pomiarów fizycznych toru światłowodowego.
  • "reflektometr TDR" (Time Domain Reflectometer) służy do kabli miedzianych (np. skrętka, koncentryk), wykrywa nieciągłości impedancji i usterki w przewodach elektrycznych. Sama idea jest podobna (dziedzina czasu), ale medium i parametry są inne niż w OTDR.
  • "tester xDSL" służy do diagnozy łączy DSL (na parach miedzianych), ocenia m.in. parametry linii i synchronizacji DSL. Nie jest to narzędzie do reflektometrii światłowodowej.

Wskazówka egzaminacyjna: najpierw rozpoznaj medium transmisyjne (światłowód vs miedź), a dopiero potem dobieraj przyrząd. W pytaniach ze "specyfikacją techniczną" szukaj cech charakterystycznych dla danej technologii pomiaru.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest reflektometr OTDR i do czego służy w światłowodach?
OTDR to przyrząd do diagnostyki torów światłowodowych metodą reflektometrii w dziedzinie czasu. Pozwala ocenić tłumienność trasy oraz wykryć i zlokalizować zdarzenia, np. złącza, spawy, zagięcia czy przerwy. Wynikiem jest charakterystyka (ślad) w funkcji odległości.
Dlaczego OTDR nie jest tym samym co reflektometr TDR?
OTDR pracuje w medium optycznym (światłowód) i analizuje sygnał świetlny wracający z włókna. TDR dotyczy przewodów elektrycznych (miedź) i wykorzystuje impulsy elektryczne oraz nieciągłości impedancji. Obie metody są "w dziedzinie czasu", ale stosuje się je do innych kabli i innych parametrów.
Jak rozpoznać w specyfikacji technicznej, że chodzi o OTDR?
W specyfikacji OTDR zwykle pojawiają się elementy związane z pomiarem trasy światłowodowej, konfiguracją impulsu, pomiarem odległości i zdarzeń na torze oraz parametry charakterystyczne dla pracy w światłowodzie. To odróżnia OTDR od narzędzi IP (pakiety) i od przyrządów dla kabli miedzianych.
Co mierzy OTDR podczas odbioru instalacji światłowodowej?
OTDR pomaga ocenić jakość i ciągłość trasy: poziom tłumienia na odcinkach, straty na złączach i spawach oraz lokalizację zdarzeń wzdłuż kabla. W praktyce ułatwia sporządzenie dokumentacji powykonawczej i szybkie znalezienie miejsca potencjalnej usterki.
Kiedy zamiast OTDR używa się analizatora IP?
Analizator IP stosuje się wtedy, gdy problem dotyczy warstw wyższych: transmisji pakietów, opóźnień, utraty pakietów, błędów konfiguracji adresacji lub działania usług. OTDR bada warstwę fizyczną światłowodu, a analizator IP nie powie, gdzie na trasie jest spaw lub przerwa w kablu.
Czy tester xDSL może zastąpić OTDR w sieci światłowodowej?
Nie. Tester xDSL jest narzędziem do linii DSL na parach miedzianych i ocenia parametry istotne dla synchronizacji DSL oraz jakości toru miedzianego. W sieci światłowodowej potrzebne są narzędzia optyczne (np. OTDR), bo medium i mechanizmy propagacji sygnału są inne.
Jakie są typowe zastosowania OTDR w pracy technika teleinformatyka?
Najczęściej: lokalizacja uszkodzeń w kablu optycznym, weryfikacja jakości spawów i złączy, odbiór nowej instalacji, porównywanie śladów "przed/po" naprawie oraz dokumentowanie parametrów trasy. To praktyczne wsparcie przy utrzymaniu sieci FTTx i połączeń szkieletowych.
Dlaczego pytania o OTDR na egzaminie często opierają się na specyfikacji?
Na egzaminie sprawdza się umiejętność rozpoznawania narzędzi po parametrach technicznych, co przypomina realną pracę (dobór miernika, interpretacja dokumentacji, zamówienia sprzętu). Uczeń powinien kojarzyć, które urządzenia dotyczą światłowodu, a które sieci IP lub kabli miedzianych.
Jakie błędy najczęściej prowadzą do pomylenia OTDR z TDR?
Najczęściej działa skrótowe myślenie: oba urządzenia nazywają się "reflektometr" i brzmią podobnie, więc wybiera się losowo. Pomaga zasada: litera "O" w OTDR kojarzy się z "optical", czyli światłowód. TDR bez "O" zwykle łączy się z przewodami elektrycznymi.
Jak przygotować się do pytań o przyrządy pomiarowe w sieciach światłowodowych?
Zrób tabelę porównawczą narzędzi: OTDR, miernik mocy optycznej, źródło światła, VFL oraz narzędzia dla miedzi (TDR, tester okablowania, xDSL). Ćwicz rozpoznawanie po słowach-kluczach: medium, rodzaj sygnału, cel pomiaru i typowy wynik (np. ślad).
