KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2018



PYTANIE NR 30.
Grubość warstwy wiążącej w pokazanym na rysunku przekroju jezdni jednopasmowej wynosi

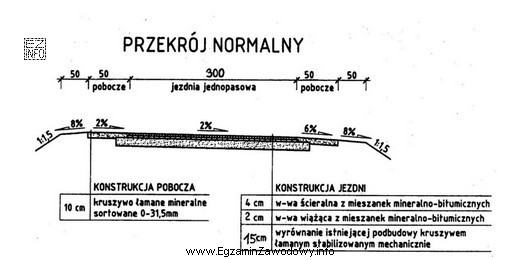

Ilustracja przedstawia przekrój normalny jezdni jednopasmowej z oznaczeniem poszczególnych warstw konstrukcyjnych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Warstwa wiążąca na przekroju jezdni jest opisana w tabeli "KONSTRUKCJA JEZDNI" jako 2 cm (mieszanki mineralno-bitumiczne). Po przeliczeniu jednostek: 1 cm = 10 mm, więc 2 cm = 20 mm. Pozostałe wartości dotyczą innych warstw lub są niezgodne z rysunkiem.

Pełne wyjaśnienie:

W przekroju normalnym drogi grubości warstw konstrukcyjnych zwykle podaje się w tabeli opisowej umieszczonej przy rysunku. Aby odpowiedzieć poprawnie, trzeba:

  1. Odszukać w tabeli "KONSTRUKCJA JEZDNI" pozycję opisaną jako warstwa wiążąca.
  2. Odczytać przypisaną jej grubość.
  3. Jeśli odpowiedzi są w innej jednostce, wykonać przeliczenie.

Na rysunku warstwa wiążąca ma grubość 2 cm. Ponieważ w odpowiedziach podano wartości w milimetrach, należy przeliczyć: 1 cm = 10 mm, więc 2 cm = 20 mm. Dlatego poprawna jest odpowiedź "20 mm".

Dlaczego pozostałe odpowiedzi są błędne?

  • "40 mm" odpowiadałoby 4 cm, czyli typowo wartości spotykanej przy warstwie ścieralnej w tym rysunku, a nie przy warstwie wiążącej. To częsta pomyłka wynikająca z mylenia nazw warstw.
  • "100 mm" to 10 cm – taka wartość występuje często w elementach pobocza lub innych warstwach pomocniczych, ale nie jest przypisana warstwie wiążącej w tabeli jezdni.
  • "150 mm" to 15 cm – na rysunku jest to grubość warstwy wyrównania/podbudowy, czyli warstwy znacznie grubszej, pracującej inaczej niż warstwa wiążąca.

Wskazówka egzaminacyjna: zawsze odczytuj liczbę razem z nazwą warstwy w tym samym wierszu tabeli i dopiero potem wykonuj konwersję cm↔mm. Samo "zapamiętane", że gdzieś jest 4 cm lub 15 cm, łatwo prowadzi do błędu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest warstwa wiążąca w nawierzchni drogowej?
Warstwa wiążąca to warstwa z mieszanek mineralno-bitumicznych układana między warstwą ścieralną a podbudową. Jej zadaniem jest przenoszenie naprężeń i "wiązanie" konstrukcji nawierzchni, tak aby obciążenia od ruchu były równomiernie przekazywane niżej.
Jak odczytać grubość warstwy wiążącej z przekroju drogi na rysunku?
Najpierw znajdź tabelę konstrukcji jezdni (zwykle podpisaną np. "KONSTRUKCJA JEZDNI"). Następnie odszukaj wiersz z nazwą "warstwa wiążąca" i odczytaj wartość grubości w tym samym wierszu. Na końcu sprawdź jednostkę (cm/mm) i ewentualnie przelicz.
Dlaczego w zadaniach z przekrojami drogowymi trzeba uważać na jednostki?
Na rysunkach technicznych grubości warstw są często w centymetrach, a w odpowiedziach w milimetrach. Jeśli pominiesz konwersję, łatwo wybierzesz złą odpowiedź. Zapamiętaj prosto: 1 cm = 10 mm, więc 2 cm to 20 mm, a 4 cm to 40 mm.
Jakie są typowe warstwy w konstrukcji jezdni od góry?
W typowej nawierzchni podatnej (bitumicznej) spotkasz kolejno: warstwę ścieralną (kontakt z kołami), warstwę wiążącą (przenosi naprężenia i łączy warstwy) oraz podbudowę/wyrównanie (rozkłada obciążenia na podłoże). W projekcie mogą wystąpić też warstwy dodatkowe.
Która warstwa jest najczęściej mylona z warstwą wiążącą na egzaminie?
Najczęściej mylona jest warstwa wiążąca z warstwą ścieralną, bo obie są z mieszanek mineralno-bitumicznych i leżą blisko siebie. Różnią się funkcją i często grubością. Dlatego na egzaminie zawsze czytaj nazwę warstwy w tabeli, a nie tylko "podobną" liczbę.
Jak przeliczyć 2 cm na milimetry na egzaminie zawodowym?
Użyj stałej zależności: 1 cm = 10 mm. Mnożysz liczbę centymetrów przez 10. Dla 2 cm: 2 × 10 = 20 mm. To szybkie przeliczenie pojawia się często przy odczytach grubości warstw z dokumentacji drogowej.
Dlaczego błędne odczytanie grubości warstwy może być problemem na budowie drogi?
Grubość warstwy wpływa na nośność, trwałość i sposób wykonania robót (układanie, rozściełanie, walcowanie). Jeśli warstwa będzie za cienka lub za gruba względem projektu, może dojść do szybszych uszkodzeń nawierzchni albo problemów przy odbiorze robót i konieczności poprawek.
Jak operator maszyn drogowych wykorzystuje wiedzę o warstwach nawierzchni?
Operator musi wiedzieć, którą warstwę aktualnie wykonuje (ścieralną, wiążącą, podbudowę), aby dobrać technikę pracy i kontrolę jakości: grubość rozłożenia, liczbę przejść walca, prędkość roboczą i moment zagęszczania. Dobra interpretacja rysunku i tabeli ułatwia współpracę z kierownikiem robót.
Czy warstwa wiążąca zawsze ma taką samą grubość?
Nie. Grubość zależy od projektu, kategorii ruchu i przyjętej konstrukcji nawierzchni. W zadaniach egzaminacyjnych nie należy opierać się na "typowych" wartościach z pamięci, tylko na konkretnym odczycie z tabeli w dokumentacji dołączonej do pytania.
Jakie błędy najczęściej popełnia się przy odczycie tabeli konstrukcji jezdni?
Częste pomyłki to: odczyt wartości z niewłaściwego wiersza (np. z warstwy ścieralnej zamiast wiążącej), nieuwzględnienie jednostek (cm vs mm) oraz czytanie samej liczby bez sprawdzenia opisu materiału i nazwy warstwy. Pomaga metoda: "nazwa warstwy → liczba → jednostka".
info

Około 55% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Warstwa wiążąca na przekroju jezdni jest opisana w tabeli "KONSTRUKCJA JEZDNI" jako 2 cm (mieszanki mineralno-bitumiczne)."

Materiały:

  • Podręczniki i skrypty z drogownictwa dotyczące konstrukcji nawierzchni podatnych
  • Zestawy rysunków typowych przekrojów drogowych z tabelami warstw
  • Ćwiczenia z czytania dokumentacji technicznej (tabele warstw, przekroje, opisy materiałów)
