KWALIFIKACJA BUD16 + BUD17 - STYCZEŃ 2021



PYTANIE NR 8.

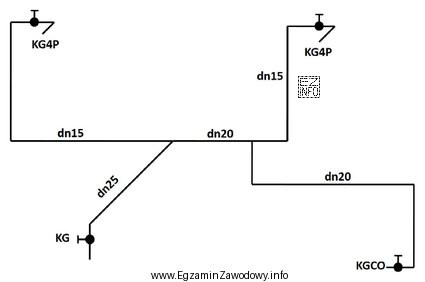

Ile kolan o średnicy ¾" zamontowanych będzie w instalacji gazowej, której przebieg przedstawiono na zamieszczonym rysunku aksonometrycznym?
Ilustracja przedstawia schemat aksonometryczny instalacji gazowej, co jest typowe w kontekście egzaminów zawodowych dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby uzyskać wynik, należy prześledzić na rysunku aksonometrycznym wyłącznie odcinki instalacji o średnicy ¾" i policzyć wszystkie miejsca, w których zastosowano kształtkę typu kolano w tej średnicy.
Na załączonym rysunku takich kolan ¾" jest łącznie 3, pozostałe zmiany kierunku dotyczą innych średnic lub innych elementów.

Pełne wyjaśnienie:

W tego typu zadaniach kluczowe jest rozdzielenie dwóch czynności: (1) identyfikacji średnicy oraz (2) identyfikacji rodzaju kształtki.

Jak poprawnie liczyć kolana ¾" na rysunku aksonometrycznym?

  • Najpierw odszukaj na rysunku wszystkie przewody oznaczone średnicą ¾" (lub przypisaną im średnicą w opisie/legendzie).
  • Prześledź przebieg tylko tej części instalacji, nie "przeskakując" na odcinki o innych wymiarach.
  • Zliczaj wyłącznie elementy oznaczone jako kolano (kształtka zmieniająca kierunek), ale tylko wtedy, gdy są przypisane do przewodu ¾".
  • Na końcu wykonaj kontrolę: przejdź trasę jeszcze raz w przeciwnym kierunku, aby uniknąć pominięć.

Odpowiedź "3 kolana." jest poprawna, ponieważ na rysunku występują trzy kształtki typu kolano w średnicy ¾" w obrębie analizowanego przebiegu instalacji.

Dlaczego pozostałe propozycje są błędne?

  • "1 kolano." zwykle wynika z pominięcia części trasy przewodu ¾" albo z policzenia tylko jednego, najbardziej widocznego załamania.
  • "4 kolana." to częsty skutek doliczenia elementu, który nie jest kolanem ¾" (np. kolana w innej średnicy albo innej kształtki o podobnym symbolu).
  • "6 kolan." najczęściej pojawia się, gdy zlicza się wszystkie zmiany kierunku na całym rysunku, bez ograniczenia do średnicy ¾", albo gdy ten sam element zostaje policzony podwójnie.

Wskazówka egzaminacyjna: zawsze podkreśl w poleceniu kryterium (tu: średnica ¾"). Dopiero potem licz elementy. To ogranicza typowy błąd "policzenia wszystkiego".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać kolano na rysunku aksonometrycznym instalacji gazowej?
Kolano rozpoznaje się po symbolu kształtki zmieniającej kierunek przewodu (najczęściej o 90° lub 45°) w miejscu połączenia odcinków rury. W praktyce trzeba odróżnić je od trójników i redukcji, które też "zmieniają geometrię", ale pełnią inną funkcję.
Co oznacza średnica ¾" w instalacji gazowej na rysunku?
Zapis ¾" wskazuje średnicę nominalną przewodu/kształtek w systemie calowym stosowanym w opisach instalacyjnych. W zadaniu oznacza to, że liczysz wyłącznie elementy (np. kolana) przypisane do tej średnicy, a nie do innych odcinków instalacji.
Jak policzyć liczbę kolan ¾" na schemacie, żeby się nie pomylić?
Najpierw zaznacz na rysunku tylko trasę przewodu ¾" (np. kolorując ją ołówkiem). Następnie przejdź tę trasę od początku do końca i policz wszystkie symbole kolan w tej średnicy. Na koniec powtórz liczenie w drugą stronę jako kontrolę.
Dlaczego w zadaniu liczy się tylko kolana o jednej średnicy?
To sprawdza umiejętność czytania dokumentacji i selekcji informacji. W instalacji mogą występować różne średnice, a zestawienie materiałów i dobór elementów wykonuje się osobno dla każdego wymiaru. Policzenie "wszystkich kolan" nie odpowiada wymaganiu z treści pytania.
Czy kolano 45° też liczy się jako kolano w takich zadaniach?
Zależy od tego, co dokładnie pokazuje rysunek i jakie symbole zastosowano. Jeśli na rysunku występują kolana 45° i są oznaczone jako kolana w średnicy ¾", to należy je wliczyć. Gdy rysunek przedstawia wyłącznie załamania 90°, wtedy liczy się tylko te elementy.
Jak odróżnić kolano od trójnika na rysunku instalacji?
Kolano łączy dwa odcinki i zmienia kierunek w jednej płaszczyźnie/przestrzeni, natomiast trójnik ma trzy króćce i tworzy odejście (rozgałęzienie) instalacji. Błąd polega na liczeniu każdego "węzła" jako kolana, mimo że część z nich to trójniki lub inne kształtki.
Jakie są najczęstsze błędy przy liczeniu kolan na rysunku aksonometrycznym?
Najczęściej: zliczanie kolan we wszystkich średnicach, pomijanie fragmentu instalacji, podwójne policzenie tego samego elementu oraz mylenie kolana z inną kształtką. Pomaga praca etapami: najpierw filtr średnicy, potem dopiero identyfikacja typu elementu.
Czy można odpowiedzieć bez znajomości symboli, tylko "na oko" po załamaniach rury?
Ryzykowne, bo rysunek techniczny pokazuje nie tylko geometrię, ale i konkretne elementy (kształtki, średnice, połączenia). Zmiana kierunku na rysunku nie zawsze oznacza jedno kolano w danej średnicy (mogą być redukcje, trójniki, inne średnice), więc trzeba czytać oznaczenia.
Jak przygotować się do zadań z odczytu rysunku instalacji gazowej na egzamin?
Ćwicz na krótkich rysunkach: najpierw rozpoznawaj symbole (kolano, trójnik, redukcja), potem rób proste zestawienia elementów dla jednej średnicy. Dobrym nawykiem jest sprawdzanie wyniku przez powtórne przejście trasy oraz liczenie na wydruku z zaznaczaniem elementów.
Kiedy w praktyce zawodowej technik gazownictwa liczy liczbę kolan?
Najczęściej przy przygotowaniu materiałów do montażu, kosztorysowaniu oraz kompletacji elementów na budowie. Liczba kolan wpływa na zamówienia i logistykę, a pośrednio także na organizację montażu. Odczyt z projektu ogranicza ryzyko braków i przestojów.
info

To pytanie poprawnie rozwiązuje 61% zdających egzamin. średnie

Materiały:

  • Podręczniki i skrypty z rysunku technicznego instalacji sanitarnych (aksonometria, symbole)
  • Katalogi producentów kształtek do instalacji (sposób oznaczania kolan i średnic)
  • Przykładowe projekty instalacji gazowych z zestawieniem materiałów do ćwiczeń z odczytu
