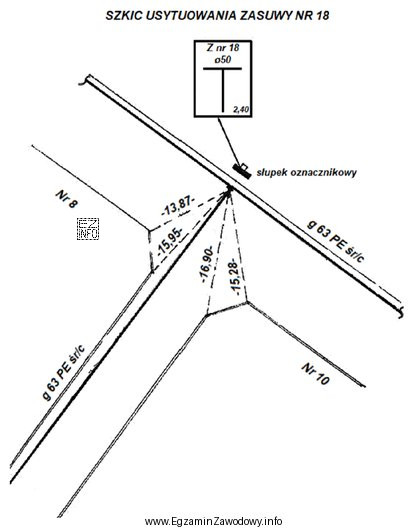

W zadaniu sprawdzana jest umiejętność odczytu odległości ze szkicu sytuacyjnego. Kluczowe jest rozumienie, co dokładnie ma być zmierzone: odległość pozioma pomiędzy płaszczyzną tablicy orientacyjnej a osią gazociągu, na którym zaznaczono zasuwę o numerze 18.
Odległość pozioma należy interpretować jako wartość odczytywaną w planie (rzucie z góry). W praktyce oznacza to, że nie wybiera się przypadkowego odcinka z rysunku ani odległości "po skosie", tylko pomiar odpowiadający definicji: między wskazanymi elementami odniesienia, zgodnie z wymiarowaniem na szkicu.
Odpowiedź "2,40 m" jest poprawna, ponieważ odpowiada odczytowi tej konkretnej relacji geometrycznej: od płaszczyzny tablicy do osi rurociągu w miejscu wskazanym numerem zasuwy. Pozostałe wartości są niepoprawne, bo typowo wynikają z jednego z częstych błędów:
- wybrania odległości do innego punktu (np. do innego elementu sieci lub do innej armatury niż nr 18),
- pomiaru do krawędzi obiektu zamiast do osi gazociągu,
- zsumowania kilku odcinków widocznych na szkicu, mimo że pytanie dotyczy pojedynczej odległości,
- odczytania wymiaru opisującego inną relację (np. długość odcinka wzdłuż trasy, a nie odległość poprzeczną).
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze najpierw nazwij w myślach oba punkty/linie odniesienia z treści (płaszczyzna tablicy oraz oś gazociągu) i dopiero potem szukaj na szkicu wymiaru, który łączy dokładnie te odniesienia.
