KWALIFIKACJA ELE2 - CZERWIEC 2022

PYTANIE NR 10.
Ile powinna wynosić minimalna liczba żył przewodów w miejscach oznaczonych X oraz Y na przedstawionym schemacie instalacji elektrycznej, aby po jej wykonaniu zgodnie z tym schematem możliwe było jednoczesne sterowanie oświetleniem w obu punktach oświetleniowych niezależnie czterema łącznikami?

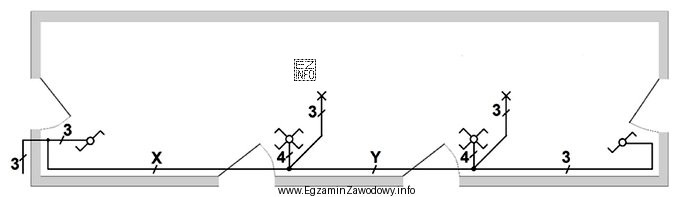

Ilustracja przedstawia schemat instalacji elektrycznej, który jest częścią pytania egzaminacyjnego z kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby jednocześnie sterować dwoma punktami oświetleniowymi z czterech łączników i zachować niezależność obwodów, w wybranych odcinkach instalacji muszą wystąpić żyły zasilające oraz odpowiednia liczba żył sterujących (korespondencyjnych) pomiędzy łącznikami.
Dlatego minimalna liczba żył dla X i Y wynosi odpowiednio 4 i 5.

Pełne wyjaśnienie:

W układach sterowania oświetleniem z wielu miejsc kluczowe jest rozróżnienie dwóch grup przewodów:

  • żyły zasilające i robocze (np. doprowadzenie fazy oraz powroty fazowe do opraw; w zależności od schematu także N i PE),
  • żyły sterujące (tzw. korespondencyjne) łączące łączniki schodowe i krzyżowe w taki sposób, aby zmiana położenia dowolnego łącznika mogła zmienić stan danego punktu świetlnego.

Warunek z treści zadania jest podwójnie wymagający: po pierwsze sterowanie ma dotyczyć obu punktów oświetleniowych, a po drugie ma być ono realizowane przez cztery łączniki i dodatkowo oba punkty mają działać niezależnie. Niezależność oznacza, że układ przewodów musi przenosić sygnały sterujące dla każdego punktu świetlnego tak, aby przełączenie jednego toru nie wymuszało przełączenia drugiego.

W praktyce przekłada się to na konieczność poprowadzenia w określonych odcinkach większej liczby żył niż w prostym obwodzie "jeden łącznik – jedna lampa". Odcinki oznaczone na schemacie jako X i Y pełnią różne funkcje (zwykle jeden z nich przenosi więcej połączeń pomiędzy elementami sterowania), dlatego minimalna liczba żył nie musi być taka sama w obu miejscach.

Odpowiedź "X – 4 żyły, Y – 5 żył." jest zgodna z typową logiką takich schematów: w jednym odcinku wystarcza zestaw żył pozwalający na przesłanie zasilania/toru sterowania i wymaganych połączeń, natomiast w drugim trzeba dodatkowo zapewnić jeszcze jeden tor (np. dodatkową żyłę dla kolejnego połączenia sterującego lub powrotu dla drugiego punktu), stąd większa wartość.

Pozostałe propozycje są błędne, bo:

  • "X – 4 żyły, Y – 4 żyły." zwykle zaniża liczbę żył w odcinku, który musi przenosić więcej połączeń między łącznikami i/lub torami dla dwóch punktów świetlnych.
  • "X – 5 żył, Y – 4 żyły." odwraca potrzeby odcinków – tam, gdzie na schemacie typowo kumuluje się więcej połączeń (np. przy przejściu między łącznikami/gałęziami), przyjęto za mało żył.
  • "X – 5 żył, Y – 5 żył." nie jest odpowiedzią minimalną; w zadaniu pytanie dotyczy minimalnej liczby żył, więc dodawanie zapasu nie spełnia kryterium.

Na egzaminie warto podejść do tego typu zadań metodycznie: policzyć, ile niezależnych torów sterowania trzeba przenieść przez dany odcinek, dodać żyły niezbędne do zasilania oraz uwzględnić wymagane przewody ochronne/robocze wynikające z konkretnego schematu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Żyła to pojedynczy, odizolowany przewodnik w kablu lub przewodzie wielożyłowym. Liczba żył określa, ile niezależnych połączeń można poprowadzić jednym przewodem (np. faza, neutralny, ochronny oraz żyły sterujące).
Najczęściej spotkasz żyłę fazową (zasilanie), żyłę neutralną (powrót prądu) i żyłę ochronną (bezpieczeństwo). W układach z łącznikami schodowymi/krzyżowymi dochodzą dodatkowe żyły sterujące, które łączą łączniki między sobą.
Bo łączniki muszą być ze sobą połączone dodatkowymi torami sterowania (tzw. korespondencją), aby zmiana położenia dowolnego łącznika mogła przełączyć stan światła. Te dodatkowe połączenia "zjadają" kolejne żyły w przewodach między puszkami i łącznikami.
Oznacza, że każdy punkt świetlny ma własny tor sterowania i może być włączany/wyłączany bez wpływu na drugi. W praktyce wymaga to odpowiedniego rozdzielenia przewodów i żył (np. osobnych powrotów/sterowań), a nie wspólnego połączenia obu opraw.
Szukaj odcinków, przez które "przechodzi" najwięcej połączeń: zasilanie, powroty do opraw oraz przewody łączące łączniki (korespondencyjne). Odcinek, który łączy kilka elementów sterowania lub rozdziela tory na dwa punkty, zwykle wymaga większej liczby żył.
Technicznie często się da, ale w zadaniach egzaminacyjnych liczy się minimalna liczba żył wymagana do działania układu zgodnie ze schematem. Zapas może być praktyczny w realnej instalacji, jednak nie odpowiada na pytanie o minimum i może prowadzić do błędnej odpowiedzi.
Najczęściej wykorzystuje się łączniki schodowe (na końcach układu) oraz łączniki krzyżowe (pomiędzy nimi), jeśli punkt sterowania ma być w więcej niż dwóch miejscach. Dokładny dobór zależy od schematu i liczby punktów sterowania.
Typowe błędy to pomijanie żył korespondencyjnych między łącznikami, zliczanie N i PE jako "opcjonalnych", albo założenie, że oba punkty oświetleniowe mogą mieć wspólny powrót. Często myli się też odcinki przewodów w różnych miejscach schematu.
Tak. Umiejscowienie puszki wpływa na to, które funkcje (zasilanie, rozgałęzienia, powroty, korespondencja) przechodzą przez dany odcinek przewodu. Im więcej funkcji skupia się w jednym odcinku, tym więcej żył jest potrzebnych.
Ćwicz czytanie schematów oświetleniowych i rysowanie połączeń łączników schodowych/krzyżowych. Rozpisuj tory: skąd przychodzi faza, gdzie idą żyły korespondencyjne i gdzie wraca faza na lampę. Trenuj też liczenie żył na każdym odcinku trasy.
info

Około 68% zdających odpowiada poprawnie na to pytanie. średnie

Materiały:

  • Materiały dydaktyczne z elektrotechniki instalacyjnej dotyczące układów: łącznik schodowy i krzyżowy
  • Katalogi producentów osprzętu instalacyjnego (schematy połączeń łączników schodowych/krzyżowych)
  • Zeszyty ćwiczeń z czytania schematów instalacji oświetleniowych i doboru przewodów
