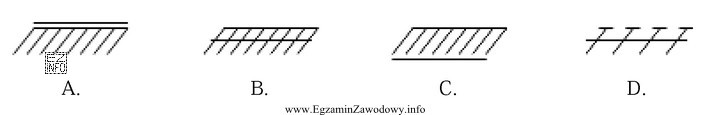

Pytanie sprawdza umiejętność rozpoznawania symboli używanych w dokumentacji projektowej instalacji elektrycznych. "Sposób prowadzenia przewodów w tynku" odnosi się do sytuacji, gdy przewody są prowadzone podtynkowo, czyli ukryte w bruzdach i przykryte warstwą tynku (w odróżnieniu od instalacji widocznej na ścianie).
Aby poprawnie rozwiązać takie zadanie, trzeba:
- odróżnić informacje o trasie/technice prowadzenia przewodów od informacji o rodzaju elementu (np. gniazdo, łącznik, puszka),
- porównać symbole z tym, czego dotyczy opis: chodzi o prowadzenie w tynku, a nie np. prowadzenie w rurze instalacyjnej, w listwie, w korycie kablowym czy w przestrzeni technicznej,
- jeśli arkusz zawiera legendę, kierować się właśnie legendą; jeśli nie, stosować standardowe znaczenia symboli zgodne z przyjętym standardem/normą rysunkową.
Dlaczego odpowiedzi błędne bywają wybierane? Najczęściej dlatego, że część symboli tras przewodów jest do siebie podobna i różni się detalem graficznym (np. dodatkowymi liniami/oznaczeniami sugerującymi osłonę, kanał, rurę). W zadaniu o tynku właściwy będzie symbol przypisany do instalacji podtynkowej; symbole związane z prowadzeniem natynkowym lub w osłonach nie spełniają warunku z treści.
Wskazówka egzaminacyjna: gdy widzisz w treści słowa "w tynku", myśl "ukryte w ścianie" i szukaj oznaczenia odnoszącego się do lokalizacji i sposobu ułożenia przewodu, a nie do jego przekroju, liczby żył czy typu kabla. Jeśli w arkuszu jest legenda lub oznaczenia typowe dla danego zestawu symboli, zawsze dopasowuj znaczenie do tego zestawu.
