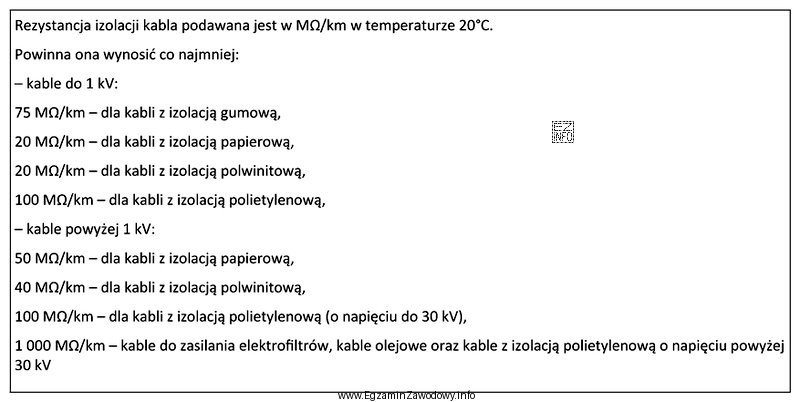

Rezystancja izolacji (podawana często w MΩ/km) jest jednym z podstawowych parametrów oceny jakości i stanu technicznego kabla elektroenergetycznego. W praktyce pomiarowej wynik porównuje się z wartością minimalną, aby ocenić, czy izolacja ma odpowiednią zdolność do ograniczania prądów upływu.
W pytaniu kluczowe są trzy elementy: napięcie kabla powyżej 1 kV, rodzaj dielektryka izolacja papierowa oraz temperatura odniesienia 20°C. Warunek temperatury jest ważny, ponieważ rezystancja izolacji silnie zależy od temperatury (zwykle maleje wraz ze wzrostem temperatury), więc wyniki porównuje się do wartości podanych dla temperatury odniesienia lub przelicza do tej temperatury.
Odpowiedź "50 MΩ/km" jest poprawna, ponieważ odpowiada typowo przyjmowanej minimalnej wartości granicznej dla kabli o wskazanej klasie napięcia i izolacji papierowej w 20°C. Wartość "40 MΩ/km" jest zbyt niska jak na wymaganie minimalne, więc nie spełnia kryterium. Z kolei "75 MΩ/km" oraz "100 MΩ/km" to wartości wyższe od minimum — mogą występować jako wyniki pomiarów dla kabli w dobrym stanie, ale nie stanowią minimalnej wartości wymaganej w treści pytania.
Na egzaminie warto zwracać uwagę na:
- czy pytanie dotyczy minimum (wartość graniczna) czy wartości "typowej",
- czy podano warunki odniesienia (tu: 20°C),
- jednostkę MΩ/km (wynik odniesiony do długości odcinka), aby nie mylić jej z MΩ dla konkretnego, krótkiego fragmentu.
