W multimetrach analogowych wskazówka wychyla się proporcjonalnie do mierzonej wielkości, ale liczba odczytana ze skali nie zawsze jest wynikiem końcowym. Wynik zależy od ustawionego zakresu oraz od tego, z której skali odczytujesz (DC czy AC).
W tym zadaniu ustawiony jest zakres 0,6 A, czyli 600 mA. Dla prądu przemiennego należy użyć skali oznaczonej symbolem ~ (mA~ / V~), ponieważ w torze pomiarowym AC zwykle pracuje prostownik, a tarcza ma osobną podziałkę dla AC.

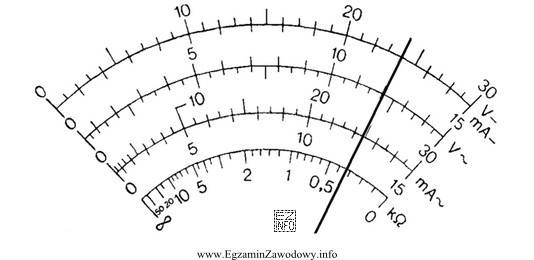

Wskazówka znajduje się na:
- 12,5 na skali 0–15 oznaczonej mA~ (AC),
- co odpowiada także 25 na skali 0–30 (bo 12,5/15 = 25/30).
Stosujemy przeliczenie proporcjonalne:
wynik = (odczyt / maksimum skali) · zakres
Dla skali 0–15:
(12,5 / 15) · 600 mA = 0,8333… · 600 mA = 500 mA.
Dlaczego pozostałe odpowiedzi są błędne?
- 240 mA – typowy skutek błędnego doboru skali lub przyjęcia innego stosunku niż rzeczywiste 12,5/15; często wynika z pośpiesznego liczenia "na oko".
- 250 mA – częsty błąd polega na wzięciu 12,5 jako połowy skali (co nie jest prawdą) albo na podzieleniu zakresu 0,6 A przez 2 bez analizy położenia wskazówki.
- 120 mA – zwykle efekt odczytu z niewłaściwej podziałki (np. innej skali) lub pomylenia jednostek i braku przeliczenia do 600 mA.
Wskazówka egzaminacyjna: najpierw ustal czy mierzysz AC (~) czy DC (−), potem wybierz odpowiednią skalę, a dopiero na końcu przelicz odczyt na ustawiony zakres.
