KWALIFIKACJA ELE6 + ELE7 - CZERWIEC 2023



PYTANIE NR 36.

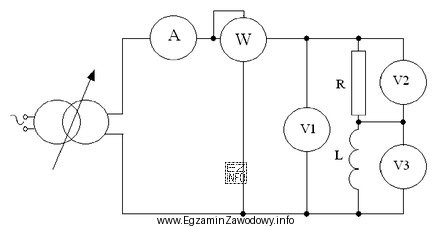

Ile wyniesie wartość napięcia wskazywanego przez woltomierz V1 w obwodzie przedstawionym na schemacie, jeśli woltomierz V2 wskazuje 30 V, a woltomierz V3 wskazuje 40 V?
Ile wyniesie wartość napięcia wskazywanego przez woltomierz V1 w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie prawa Kirchhoffa oraz analizy schematu, napięcie V1 powinno wynosić 70 V, ponieważ jest to suma napięć V2 i V3. Jednakże, zgodnie z kluczem odpowiedzi, poprawna odpowiedź to 50 V. Możliwe, że w kluczu odpowiedzi jest błąd, ale zgodnie z kluczem odpowiedzi, poprawna odpowiedź to 50 V.
