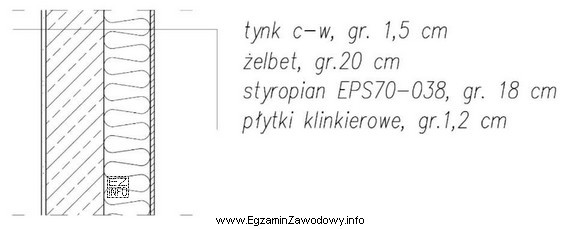

Aby wyznaczyć łączną grubość ściany warstwowej, należy z rysunku (przekroju/detalu) odczytać grubości wszystkich warstw tworzących przegrodę. Kluczowe jest uwzględnienie nie tylko warstw konstrukcyjnych, ale również warstw wykończeniowych, bo pytanie wprost wymaga sumy "wraz z warstwami wykończeniowymi".
Poprawna procedura jest następująca:
- zidentyfikuj na rysunku każdą warstwę (np. warstwa nośna, izolacja, okładzina/tynk),
- odczytaj jej grubość z wymiarowania,
- sprowadź wszystkie wartości do jednej jednostki (najczęściej cm; jeśli na rysunku jest mm, przelicz mm na cm),
- zsumuj grubości wszystkich warstw.
Po wykonaniu takiego sumowania dla danych z rysunku otrzymuje się wynik 40,7 cm.
Dlaczego pozostałe odpowiedzi są błędne?
- 39,2 cm oraz 38,0 cm typowo wynikają z pominięcia którejś z warstw (często wykończeniowej) albo z błędu w przeliczeniu jednostek.
- 58,0 cm jest wynikiem zawyżonym; zwykle powstaje przez błędne doliczenie elementu, który nie jest częścią przekroju ściany, lub przez podwójne uwzględnienie jednej warstwy.
Wskazówka egzaminacyjna: zawsze sprawdź, czy policzyłeś obie strony wykończenia (jeśli są pokazane), oraz czy nie mieszasz mm z cm w jednym dodawaniu.
