W zadaniach ciesielskich dotyczących kratownic kluczowe są dwie umiejętności: rozpoznanie elementów (pas górny, słupek) oraz poprawny odczyt danych z rysunku (wymiary, ewentualna skala, opisy i oznaczenia). Dopiero potem wykonuje się obliczenia długości.
Najczęstsza sytuacja na rysunkach kratownic to wyznaczanie długości pręta na podstawie jego rzutów/prostokątnego trójkąta pomocniczego. Wtedy stosuje się:
- twierdzenie Pitagorasa, gdy znane są przyprostokątne (np. rozpiętość w poziomie i wysokość w pionie),
- albo zależności trygonometryczne, gdy znany jest bok i kąt nachylenia (np. sin, cos, tg).

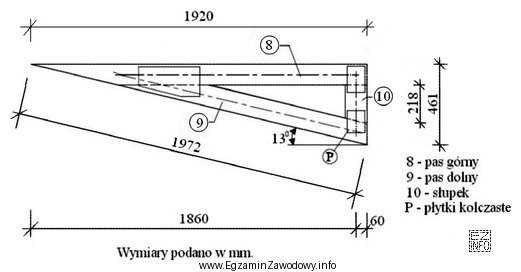

W tym pytaniu poprawny wynik to: pas górny 192,0 cm oraz słupek 21,8 cm. Oznacza to, że z rysunku (po właściwym odczycie) wynika dłuższy element stanowiący pas, a krótszy element pionowy jest słupkiem.
Dlaczego pozostałe odpowiedzi są błędne?
- "192,0 cm i 46,1 cm" – zawyża długość słupka; typowy błąd to pomylenie wysokości całego pola/odcinka z długością pojedynczego słupka lub odczyt wymiaru z innego miejsca kratownicy.
- "186,0 cm i 21,8 cm" – zaniża długość pasa; często wynika to z użycia długości w rzucie (poziomej) zamiast rzeczywistej długości pręta po skosie.
- "186,0 cm i 46,1 cm" – łączy dwa powyższe błędy jednocześnie: niewłaściwy odczyt/interpretację zarówno dla pasa, jak i dla słupka.
Wskazówka egzaminacyjna: przed liczeniem zaznacz na rysunku, które odcinki są pasem górnym i słupkiem, a następnie sprawdź, czy liczysz rzeczywistą długość elementu, a nie jego rzut. Na końcu porównaj wynik z "logiką konstrukcji": pas zwykle jest dłuższy, a słupek w jednym polu kratownicy krótszy.
