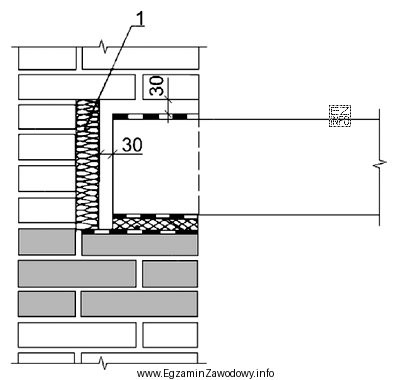

Węzeł oparcia drewnianej belki stropowej na murze jest newralgiczny z punktu widzenia przenikania ciepła. W takim miejscu łatwo powstaje mostek termiczny, ponieważ mur i element konstrukcyjny tworzą styk, przez który ciepło może uciekać szybciej niż przez pozostałą część przegrody. Dlatego w detalu często przewiduje się izolację termiczną jako warstwę ograniczającą straty energii i poprawiającą komfort użytkowania (mniejsze wychładzanie strefy przy ścianie, niższe ryzyko lokalnego wykraplania pary na zimnych powierzchniach).
Odpowiedź "Termiczną." jest poprawna, ponieważ odnosi się do funkcji warstwy, której zadaniem jest zmniejszenie przepływu ciepła w miejscu oparcia belki. W praktyce wykonawczej oznacza to zastosowanie materiału o dobrych właściwościach izolacyjnych cieplnie w obszarze styku konstrukcji z murem.
- "Przeciwdrganiową." wybiera się, gdy kluczowe jest tłumienie drgań przenoszonych przez konstrukcję (np. od maszyn). W typowym oparciu belki stropowej na murze nie jest to podstawowa funkcja rozpatrywanej warstwy.
- "Akustyczną." dotyczy przede wszystkim ograniczania przenoszenia dźwięków (powietrznych lub uderzeniowych). Może występować w stropach, ale nie każda warstwa w węźle oparcia belki jest izolacją akustyczną.
- "Przeciwwilgociową." (hydroizolacja) ma za zadanie blokować wodę/wilgocię. Jest bardzo istotna przy drewnie i murze, jednak jej rola jest inna niż izolacji termicznej; w pytaniu rozstrzygająca jest identyfikacja wskazanej na rysunku warstwy jako cieplnej, a nie hydroizolacyjnej.
Na egzaminie warto: (1) zwracać uwagę, czy oznaczenie na rysunku dotyczy warstwy ocieplenia czy np. papy/folii, (2) rozróżniać cel warstwy: ciepło, dźwięk, drgania lub woda, (3) kojarzyć typowe miejsca mostków termicznych w detalach strop–ściana.
