KWALIFIKACJA TWO4 - CZERWIEC 2021



PYTANIE NR 23.

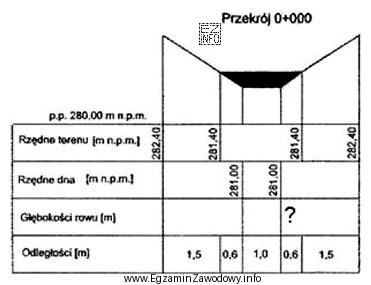

Ile wynosi głębokość rowu melioracyjnego, którego przekrój przedstawia rysunek?
Ilustracja przedstawia przekrój rowu melioracyjnego, co jest związane z kwalifikacją zawodową technika budownictwa wodnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Głębokość rowu melioracyjnego odczytuje się jako pionową odległość od poziomu terenu (górnej krawędzi przekroju) do dna rowu (najniższego punktu). Z przedstawionego przekroju na rysunku wynika, że ta odległość ma wartość 1,4 m, a pozostałe wartości nie odpowiadają wskazanemu wymiarowi pionowemu.

Pełne wyjaśnienie:

W przekrojach rowów melioracyjnych najważniejsze jest poprawne ustalenie punktów odniesienia. "Głębokość rowu" oznacza pionową odległość pomiędzy poziomem terenu (lub koroną/poziomem górnym przekroju, jeżeli tak jest oznaczony) a dnem rowu, czyli najniższym punktem w przekroju.

W tym zadaniu nie wykonuje się obliczeń – należy odczytać z rysunku wartość odpowiadającą właśnie temu wymiarowi pionowemu. Odpowiedź "1,4 m" jest poprawna, ponieważ odpowiada różnicy wysokości między linią terenu a dnem rowu w pokazanym przekroju.

Pozostałe propozycje są błędne z typowych powodów:

  • "1,5 m" może wynikać z pomyłki w odczycie skali lub przyjęcia innej linii odniesienia (np. od krawędzi skarpy albo od innego oznaczenia wysokości).
  • "1,0 m" bywa wybierane, gdy uczeń odczyta wymiar częściowy (np. do załamania skarpy) zamiast do dna.
  • "0,4 m" jest typową konsekwencją pomylenia głębokości z innym wymiarem na rysunku (np. różnicą między dwoma poziomami pomocniczymi albo fragmentem profilu).

Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze zidentyfikuj na rysunku dno i poziom terenu, a następnie upewnij się, że odczytywany wymiar jest pionowy, a nie ukośny lub poziomy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest głębokość rowu melioracyjnego na przekroju?
Głębokość rowu to pionowa odległość od poziomu terenu (górnej krawędzi przekroju) do dna rowu, czyli najniższego punktu. Na rysunku trzeba najpierw znaleźć te dwa punkty, a dopiero potem odczytać odpowiadający im wymiar.
Jak odróżnić dno rowu od skarpy na rysunku przekroju?
Dno rowu jest zwykle najniższą, często bardziej "płaską" częścią przekroju między skarpami. Skarpy to odcinki nachylone łączące teren z dnem. Jeśli są wymiary, dno odpowiada punktowi, do którego prowadzi wymiar głębokości (pion w dół).
Dlaczego głębokość trzeba mierzyć pionowo, a nie po skarpie?
Głębokość w budownictwie wodnym odnosi się do różnicy wysokości, więc jest mierzona pionowo. Pomiar po skarpie daje długość pochyłą, zależną od nachylenia skarpy, i nie opisuje faktycznej różnicy poziomów terenu i dna.
Jakie błędy najczęściej popełnia się przy odczycie głębokości z przekroju?
Najczęstsze błędy to: odczyt wymiaru poziomego zamiast pionowego, przyjęcie złego poziomu odniesienia (nie od terenu), odczyt wymiaru częściowego do załamania skarpy oraz pomylenie głębokości z inną liczbą widoczną na rysunku (np. szerokością dna).
Czy z samej treści pytania da się obliczyć głębokość rowu?
Nie. W tym typie zadania wartość wynika z rysunku przekroju (wymiarowania lub skali). Bez rysunku nie ma danych liczbowych do obliczeń. Egzamin sprawdza tu umiejętność czytania dokumentacji, a nie liczenia.
Kiedy w praktyce budowy sprawdza się głębokość rowu melioracyjnego?
Głębokość sprawdza się podczas wykonywania wykopu i w czasie odbioru robót ziemnych, aby potwierdzić zgodność z dokumentacją. Jest to ważne dla skuteczności odwodnienia, utrzymania spadków oraz zapewnienia właściwego przepływu wody w rowie.
Jakie narzędzia stosuje się do kontroli głębokości rowu w terenie?
W praktyce używa się m.in. niwelatora z łatą, tachimetru lub GNSS (jeśli dopuszczone w zadaniu), a w prostszych sytuacjach taśmy i łaty pomiarowej przy wyznaczonych reperach. Kluczowe jest odniesienie pomiaru do właściwego poziomu terenu/projektu.
Co oznacza przekrój poprzeczny rowu w dokumentacji hydrotechnicznej?
Przekrój poprzeczny pokazuje kształt rowu "w poprzek" jego osi: położenie terenu, skarpy, dno oraz wymiary (np. szerokość i głębokość). Dzięki temu wykonawca wie, jak ukształtować wykop i jak sprawdzać zgodność robót z projektem.
Jak sprawdzić, czy odczytana wartość to na pewno głębokość, a nie szerokość?
Sprawdź kierunek wymiaru: głębokość jest powiązana z pionem (od góry do dołu), a szerokość z poziomem (od lewej do prawej). Dodatkowo zweryfikuj, czy linie pomocnicze wymiarowania wskazują poziom terenu i dno rowu.
Jak przygotować się do zadań z odczytu przekrojów na egzaminie TWO.1?
Ćwicz rozpoznawanie elementów przekroju (teren, skarpa, dno) i szybkie wskazywanie, które wymiary są pionowe, a które poziome. Rozwiązuj zadania na różnych rysunkach, zwracając uwagę na poziom odniesienia. Zawsze czytaj oznaczenia i legendę, jeśli występuje.
info

Około 66% zdających odpowiada poprawnie na to pytanie. średnie

Specjaliści zwracają uwagę: "Głębokość rowu melioracyjnego odczytuje się jako pionową odległość od poziomu terenu (górnej krawędzi przekroju) do dna rowu (najniższego punktu)."

Materiały:

  • Materiały dydaktyczne z czytania rysunku technicznego budowlanego/hydrotechnicznego
  • Ćwiczenia z interpretacji przekrojów poprzecznych wykopów i rowów
  • Podstawy melioracji i robót ziemnych w budownictwie wodnym (skrypt/podręcznik)
